图例

图例是对统计图上各种符号和颜色所代表内容与指标的说明。

属性介绍

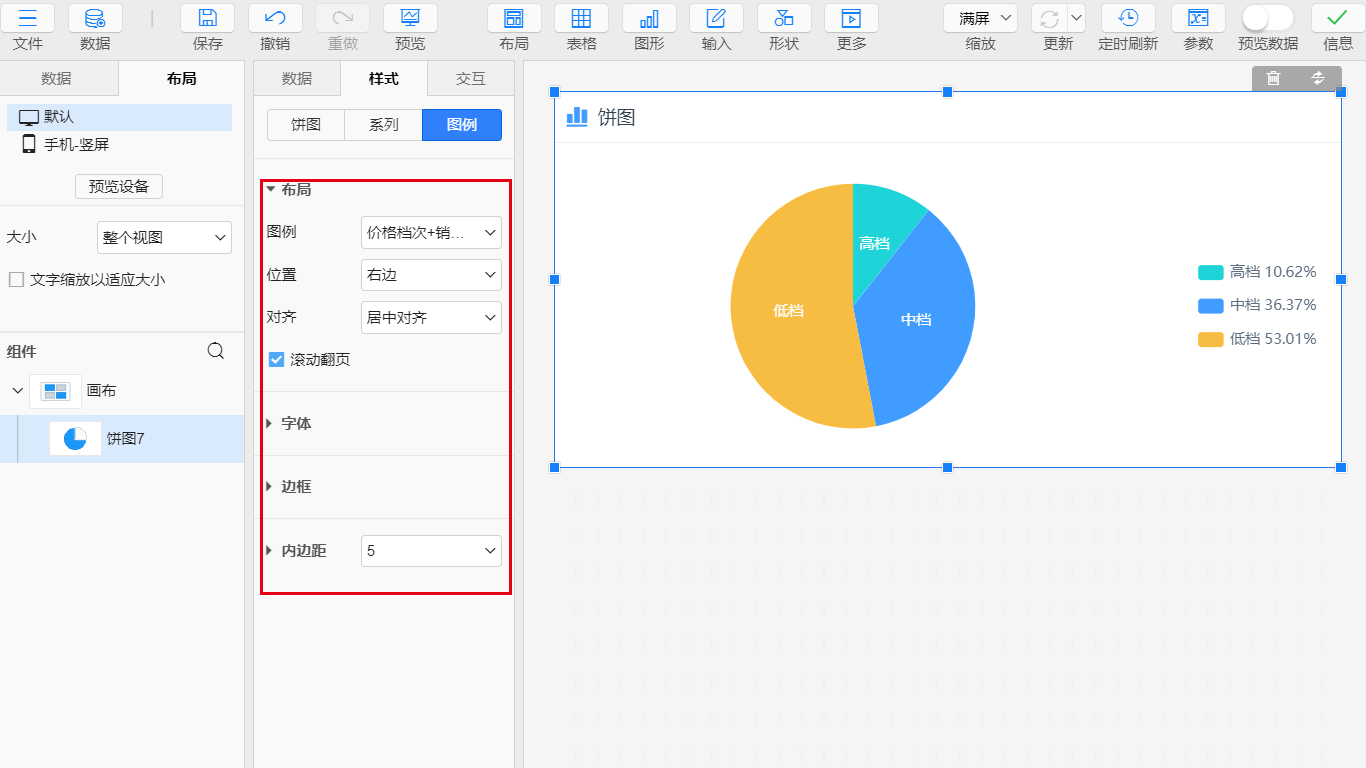

图例具有以下属性：

• 布局：设置图例显示的布局
  • 图例：设置图例的显示内容，有以下选择：
    1. 自动：默认设置为自动，显示的内容为所有系列
    2. 系列：显示为系列的值
    3. 隐藏：隐藏图例
    4. 引用的模型表指标：显示为指标的值。
  • 位置：设置图例在统计图中的显示位置，分别为顶部、底部、左边、右边
  • 对齐：设置图例的对齐方式，分别为居左对齐、居中对齐、居右对齐
  • 滚动翻页：可以设置图例翻页显示，一般当用于统计图中系列较多时
• 字体：设置图例内容的字体，参考文档字体
• 边框：设置图例的边框，参考文档边框
• 内边距：设置图例中每个系列内容的间的边距，参考文档内边距

自定义图例

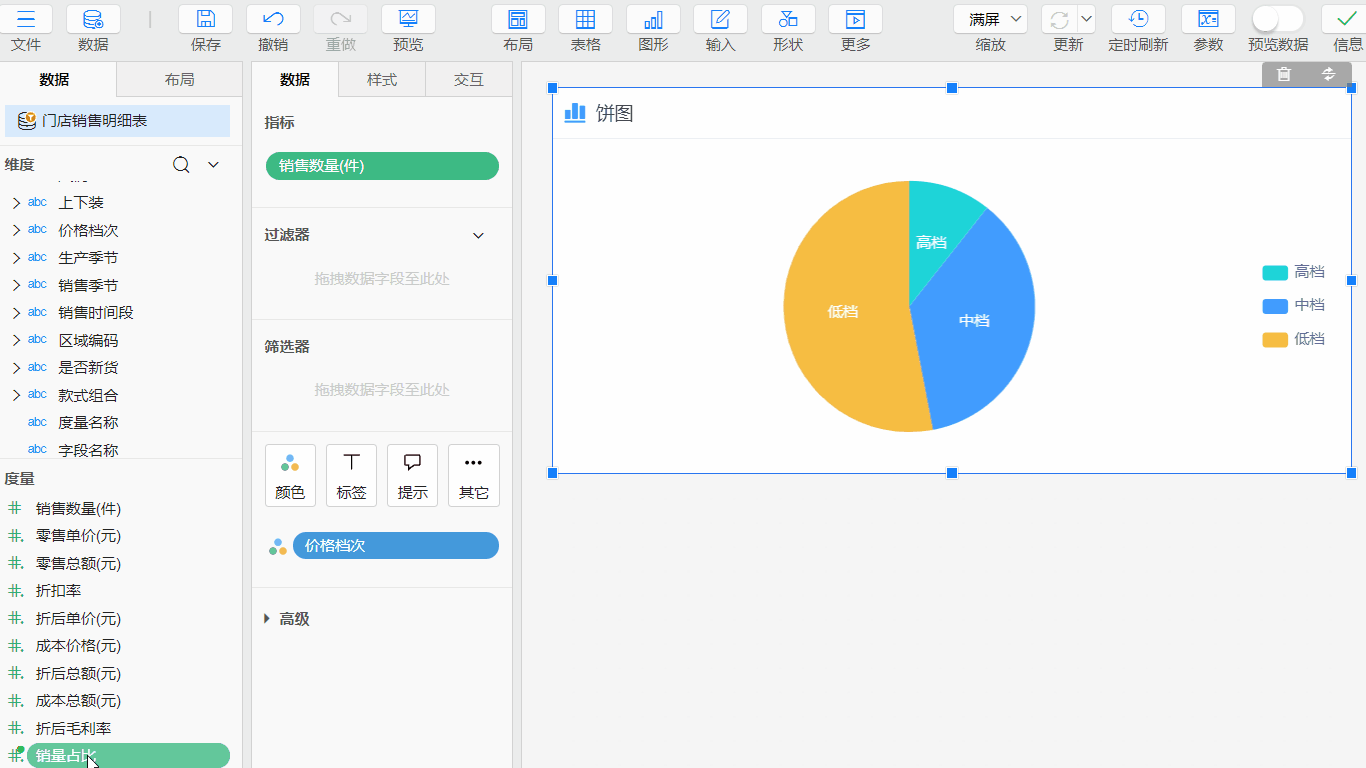

在图例属性中，除了自带的选项外，也可以自定义图例显示的内容，例如饼图展示各价格档次的销量分布，图例显示为价格档次+销量占比，如高档 10.62%：

• 拖入销量占比字段到数据>其他，编辑字段内容为CONCAT(([门店销售明细表].[价格档次].[名称]),' ',CONCAT((ROUND(WINDOW_WEIGHT([门店销售明细表].[销售数量(件)])*100, 2),'%')))，编辑标题为价格档次+销量占比
• 在样式>图例>布局>图例中选择价格档次+销量占比

TIP

1. 模型表拖入数据>其他的指标，会出现在样式>图例>布局>图例的下拉框中
2. WINDOW_WEIGHT 函数用于返回某个区域数据的占比，想要快速求某个区域数据的占比也可在快速分析中直接设置百分比，详细介绍见文档：快速分析
