# 仪表板组件-雷达图

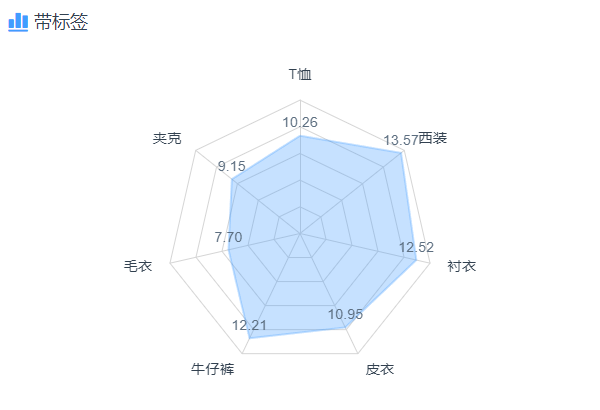

雷达图又称蜘蛛网图，它从一个中心点向外辐射出多条坐标轴，每一个维项数据都占有一条数据坐标轴。使用雷达图，可以快速找到具有相似值的维项、以及是否存在异常维项值。如使用雷达图展示各大区销售情况：
# 使用雷达图组件
雷达图的指标上至少取一个度量，如销售数量；取一个维度到维度进行分组，如大类名称等。

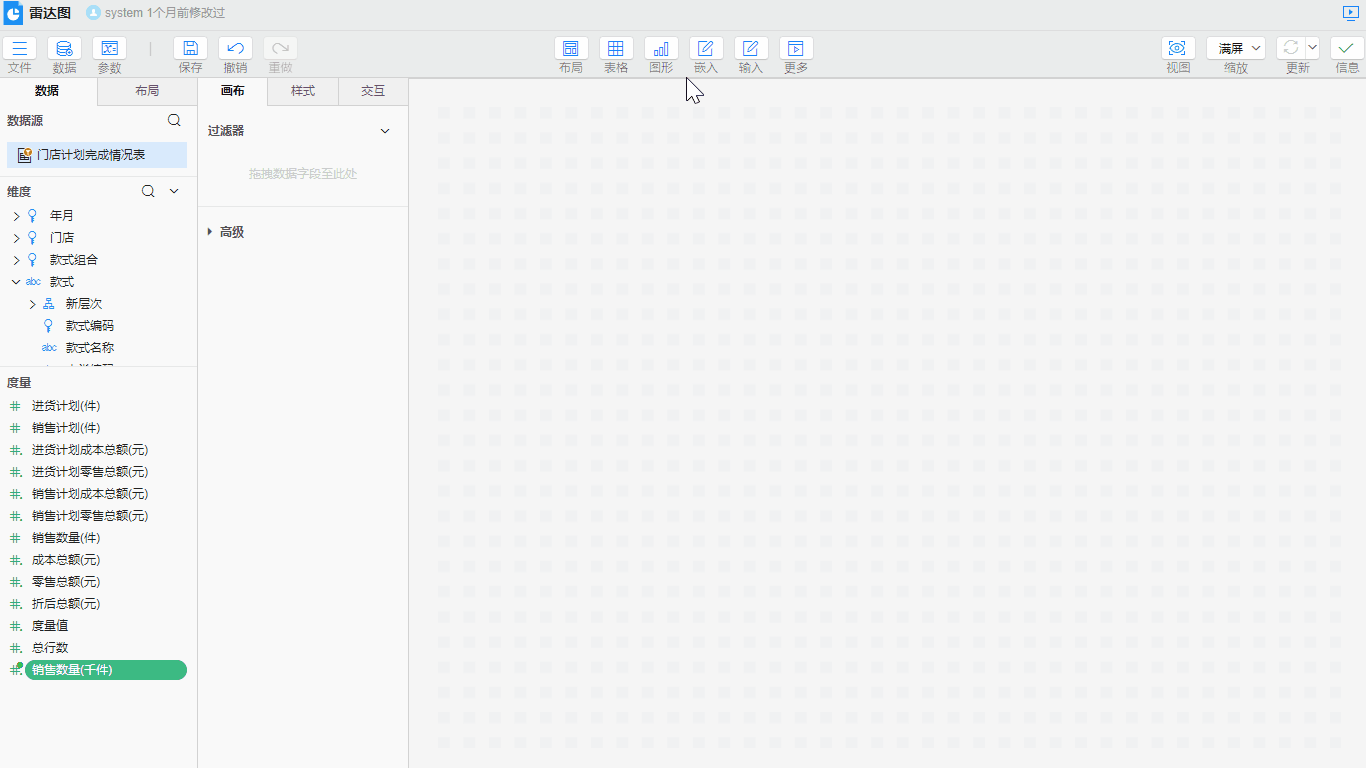

操作步骤
- 将图形>雷达图拖入到画布中
- 双击或拖入维度【大类名称】到维度
- 双击或拖入度量【销售数量】到指标
- 设置标签样式及内容，可参考标签
- 修改雷达图形状：默认显示为多边形，可以在样式>极轴>布局>形状中修改为圆形
# 属性介绍
# 系列

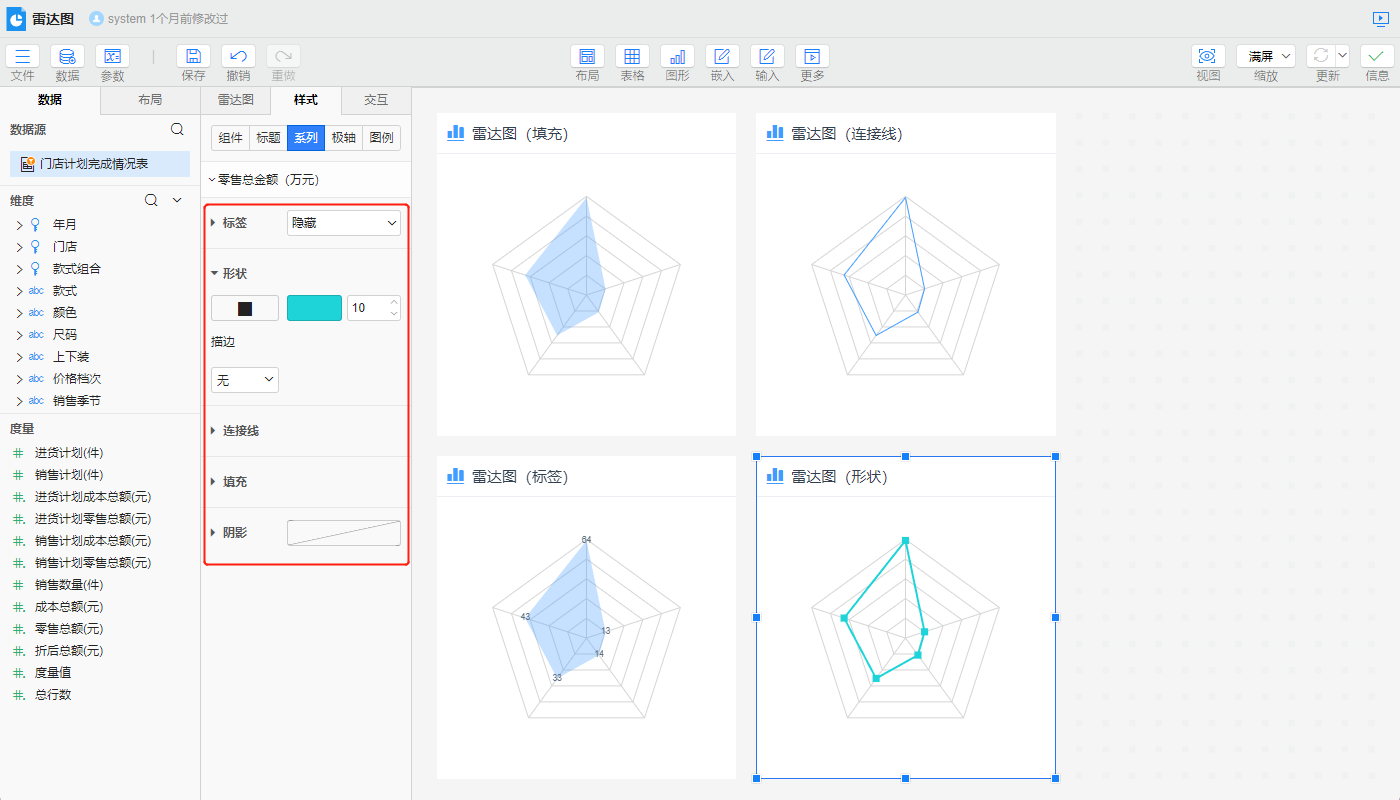

雷达图支持在样式>系列处设置雷达面的样式，包括雷达面的节点形状，连接线、填充等
- 标签：设置指标标签的显示隐藏、位置、角度、阴影等样式
- 形状：设置指标节点的形状，并可对选择的形状图表进行描边
- 连接线：设置指标节点之间的连接线
- 填充：设置指标节点构成的雷达面的填充效果
- 阴影：设置雷达面的阴影
# 极轴

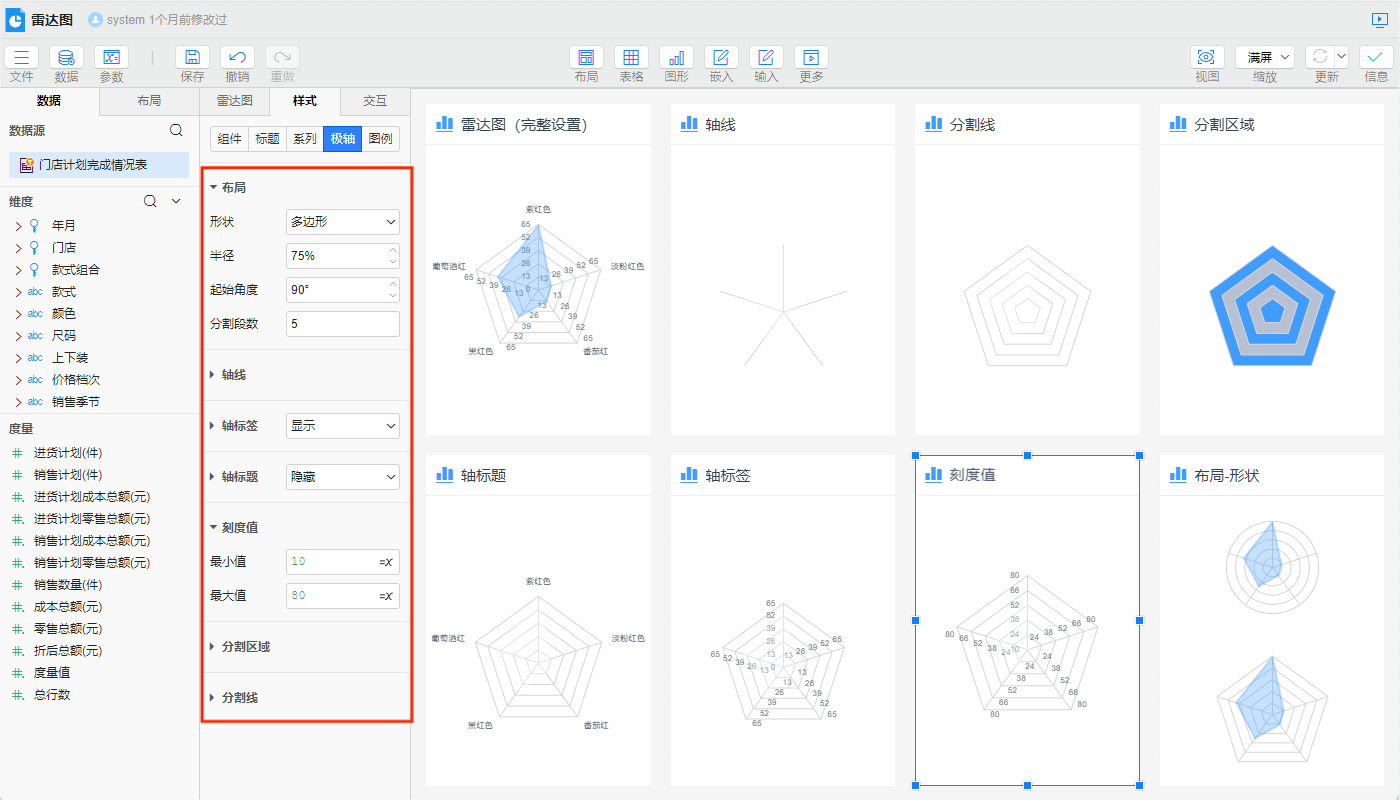

雷达图支持在样式>极轴处设置雷达图极轴的样式，如极轴的轴线、分割区域、标签等。
- 布局：可设置极坐标轴的形状、半径、起始角度、分割段数
- 形状：设置极坐标轴的形状，可选择多边形和圆形
- 半径：设置极坐标轴的半径
- 起始角度：设置极坐标轴水平面的起始角度，默认为90度
- 分割段数：设置极坐标轴分为几段，默认为5
- 轴线：即极坐标轴，轴线条数为维度分组个数
- 轴标签：类似于坐标轴的刻度标签，轴标签为极坐标轴的分段标签，支持设置显示格式、样式、角度、以及显示隐藏
- 轴标题：即维度的标签，支持设置显示格式、样式、角度、以及显示隐藏
- 刻度值：设置极坐标轴的最大值最小值，最小值默认指标值中的最小值；最大值默认指标值中的最大值。极坐标轴将根据刻度值的区间，按照分割段数进行等分
- 分割区域：每个刻度之间构成的区域，支持设置填充效果
- 分割线：极坐标轴每条轴线在同一刻度上的连线
# 更多效果
可以自定义雷达图的样式实现不同效果的雷达图。
| 渐变色雷达图 | 圆点连接线雷达图 |
|---|---|
|
|

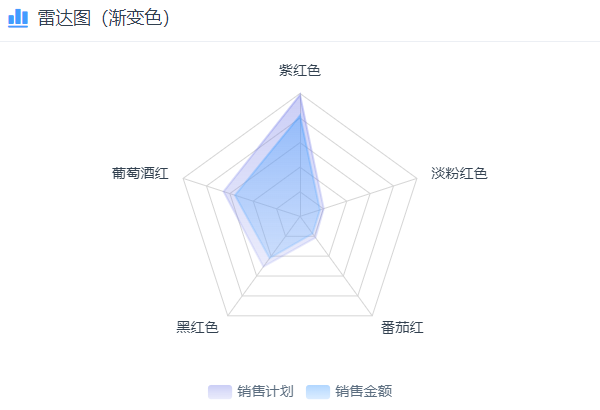

# 渐变色雷达图
雷达图中的颜色填充为渐变色填充
实现方法

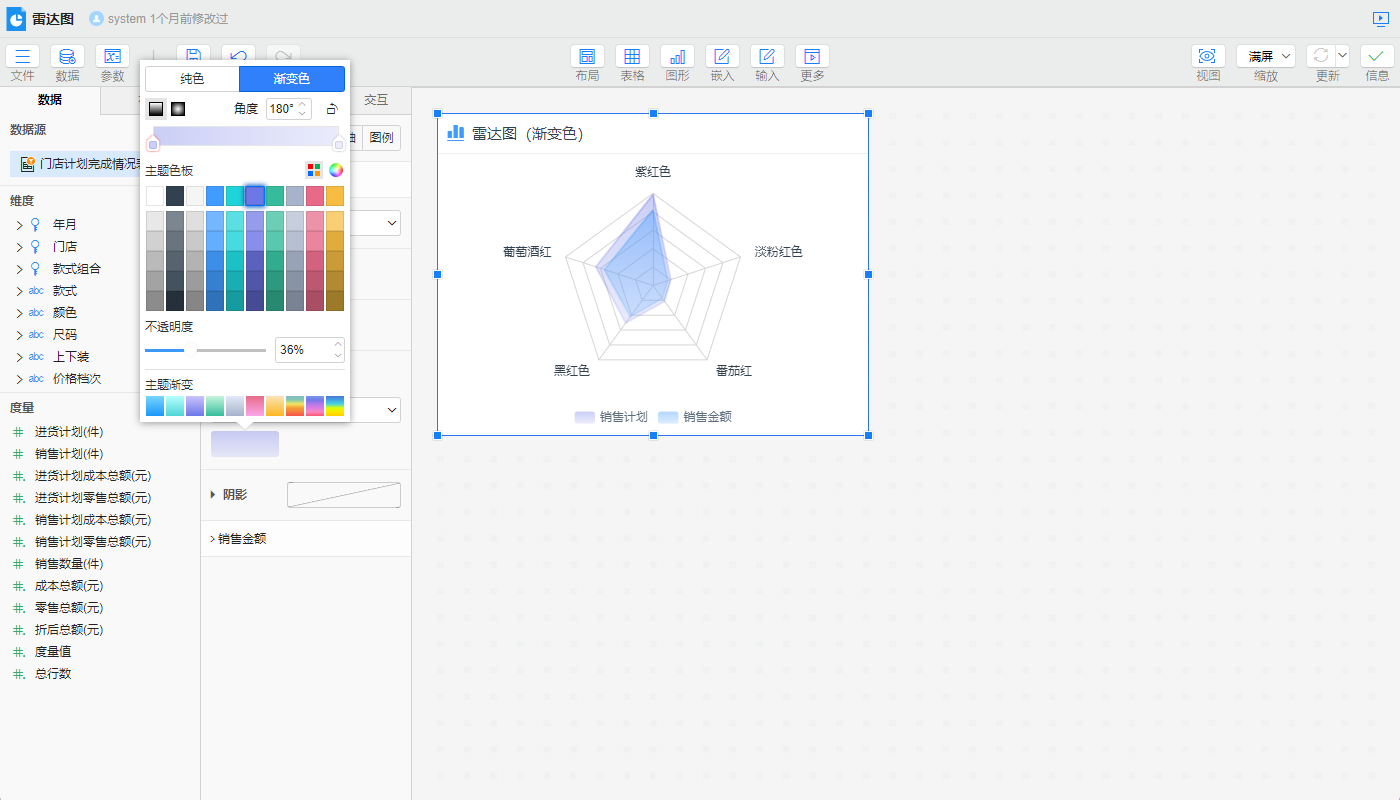

在样式>系列>填充中选择颜色填充，再设置相应的渐变色

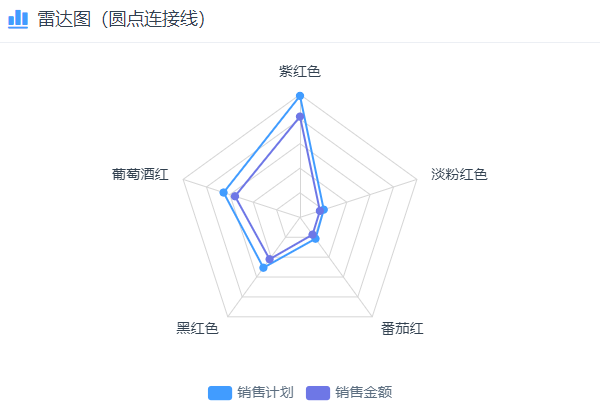

# 圆点连接线雷达图
雷达图中的连接点设置为圆点连接
实现方法

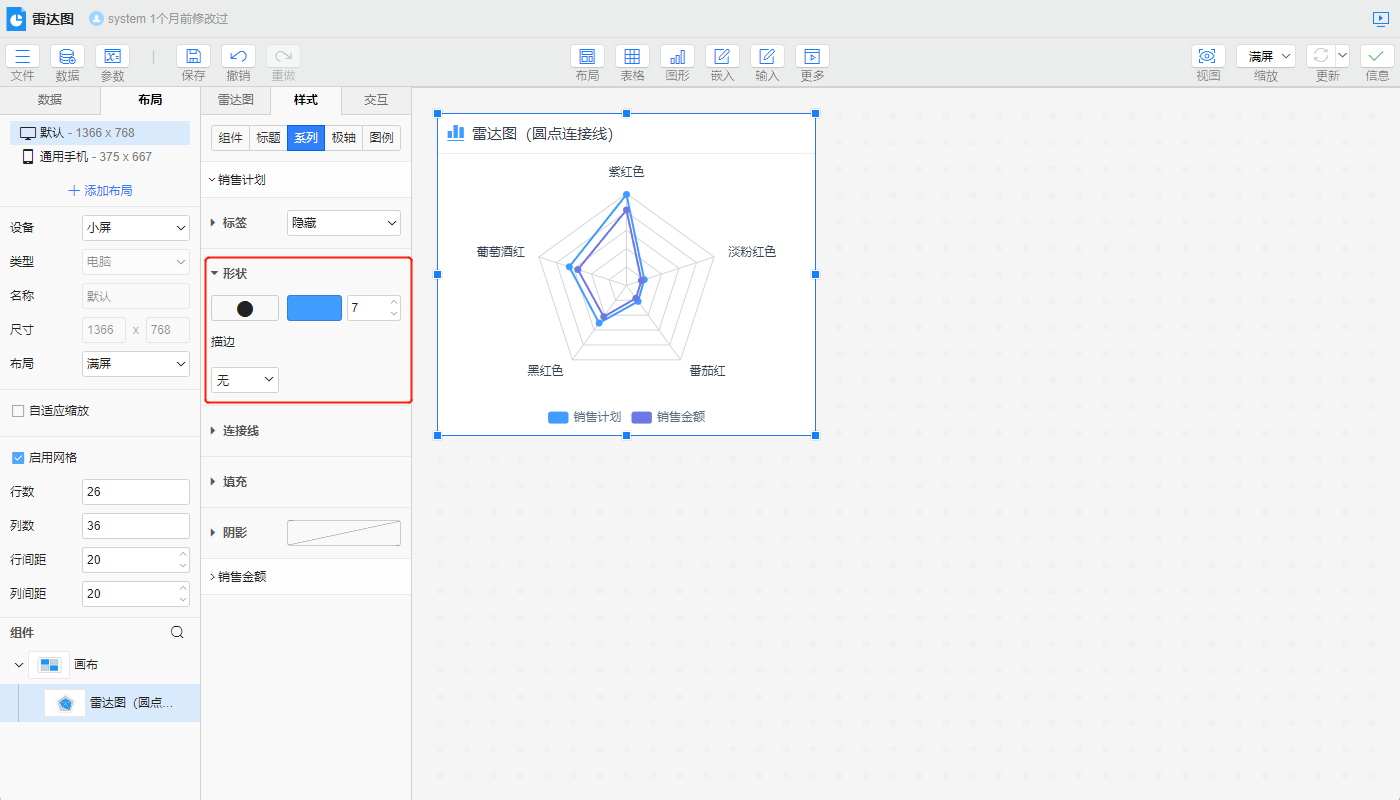

在样式>系列>形状中中选择圆形，也可以根据需求选择其他图形、颜色和大小
