仪表板组件-KPI

KPI即关键绩效指标，通常用来展示一个或多个指标数据，如全国销售数量指标情况：

单指标KPI	多指标KPI横向布局	多指标KPI纵向布局

示例地址：单指标KPI (opens new window)

使用KPI组件

KPI的指标上至少取1个度量，如销售数量，销售金额等。

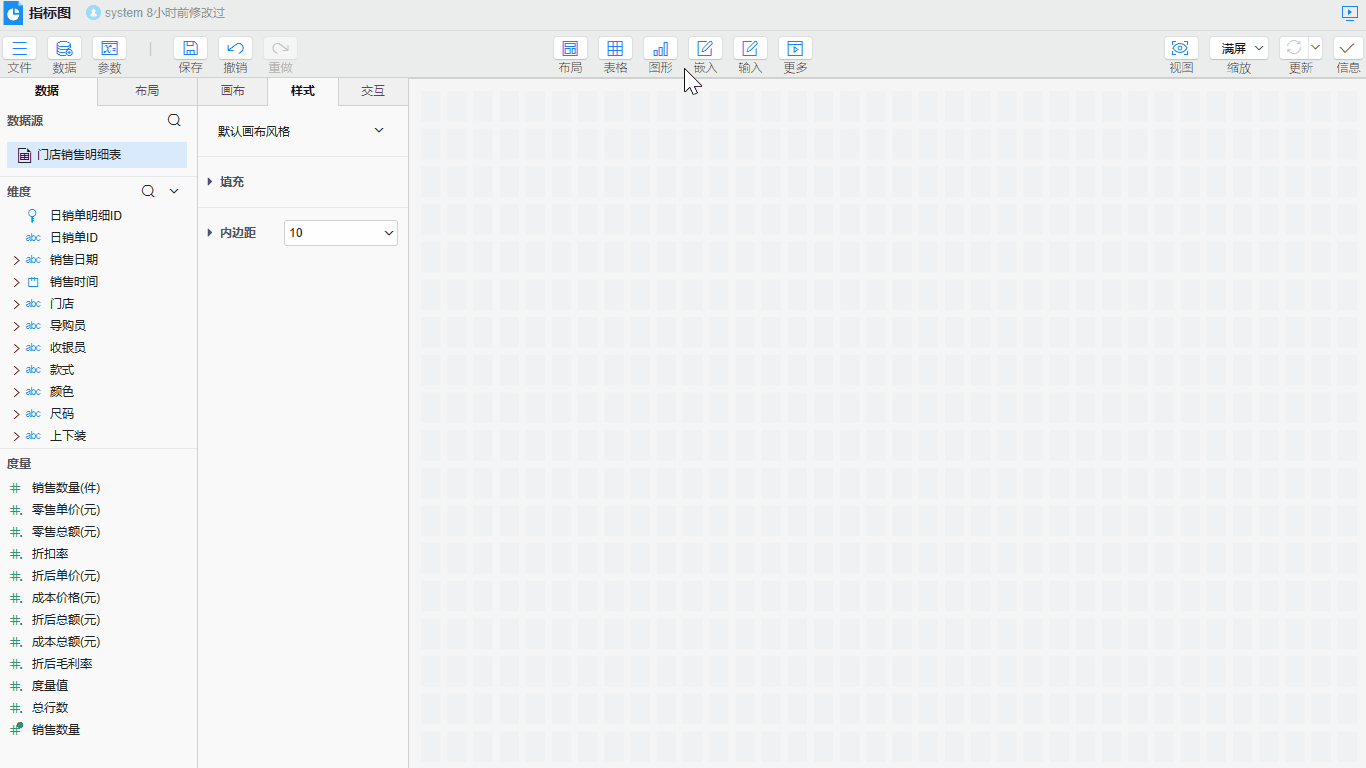

操作步骤

1. 双击或拖入度量【销售数量】到指标
2. 根据需求调整KPI的布局：切换到样式>组件>布局属性，设置如下属性
   • 标题位置：下拉选择左侧
   • 指标对齐：下拉选择居左
3. 设置KPI图标：设置图标位置为左侧，并选取一个图标，具体图标操作可参考图标
4. 设置KPI指标信息的单位：切换到样式>指标中，选择销售数量>单位，手动输入单位件
5. 如需多指标展示，可以在数据>指标再拖入其他指标

属性介绍

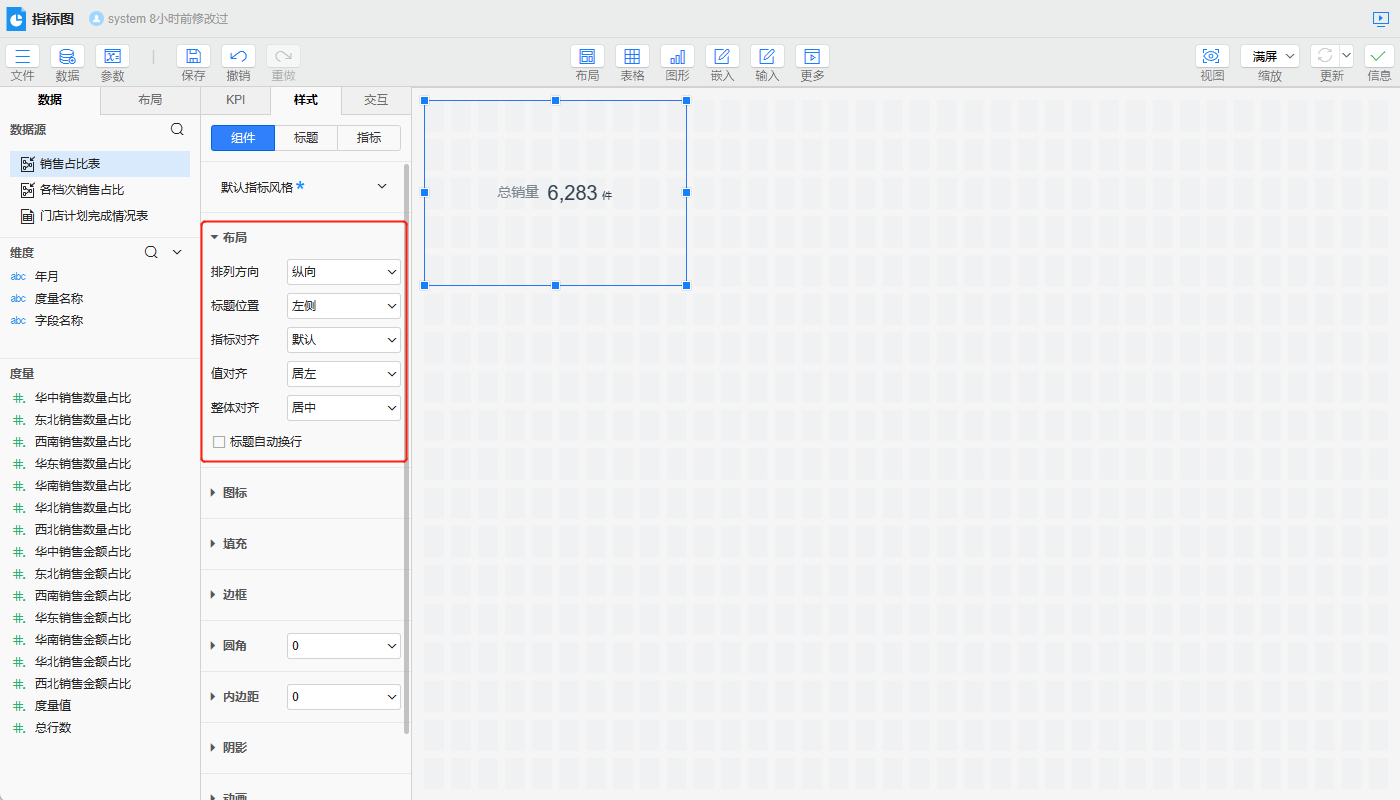

布局

布局是设置KPI组件的图标、指标标题、指标值和单位的位置和对齐方式。

• 排列方向 ：2个以上指标时设置有效，用于设置多指标的排列方式，包括纵向、横向
• 标题位置 ：标题相对于指标显示位置，包括上方、下方、左侧、右侧，选择不同的标题位置，下方会生成不同的指标对齐方式
• 指标对齐：用于控制指标值与指标标题的对齐方式。指标对齐的选项说明如下
  • 标题位置选择上方、下方时，对齐方式可选择居左、居中和居右
  • 标题位置选择左侧、右侧时，对齐方式可选择默认与两端对齐，默认即居左对齐
  • 2个以上指标排列方式为横向、标题位置为左侧、右侧时，不可设置该属性
• 值对齐 ：当标题位置选择左侧、右侧 激活此选项，控制值的对齐方式，包括居左、居中和居右，并且显示标题自动换行按钮，可以勾选激活此功能
• 整体对齐 ：图标、指标标题、指标值构成整体的横向对齐方式，包括居左、居中、居右

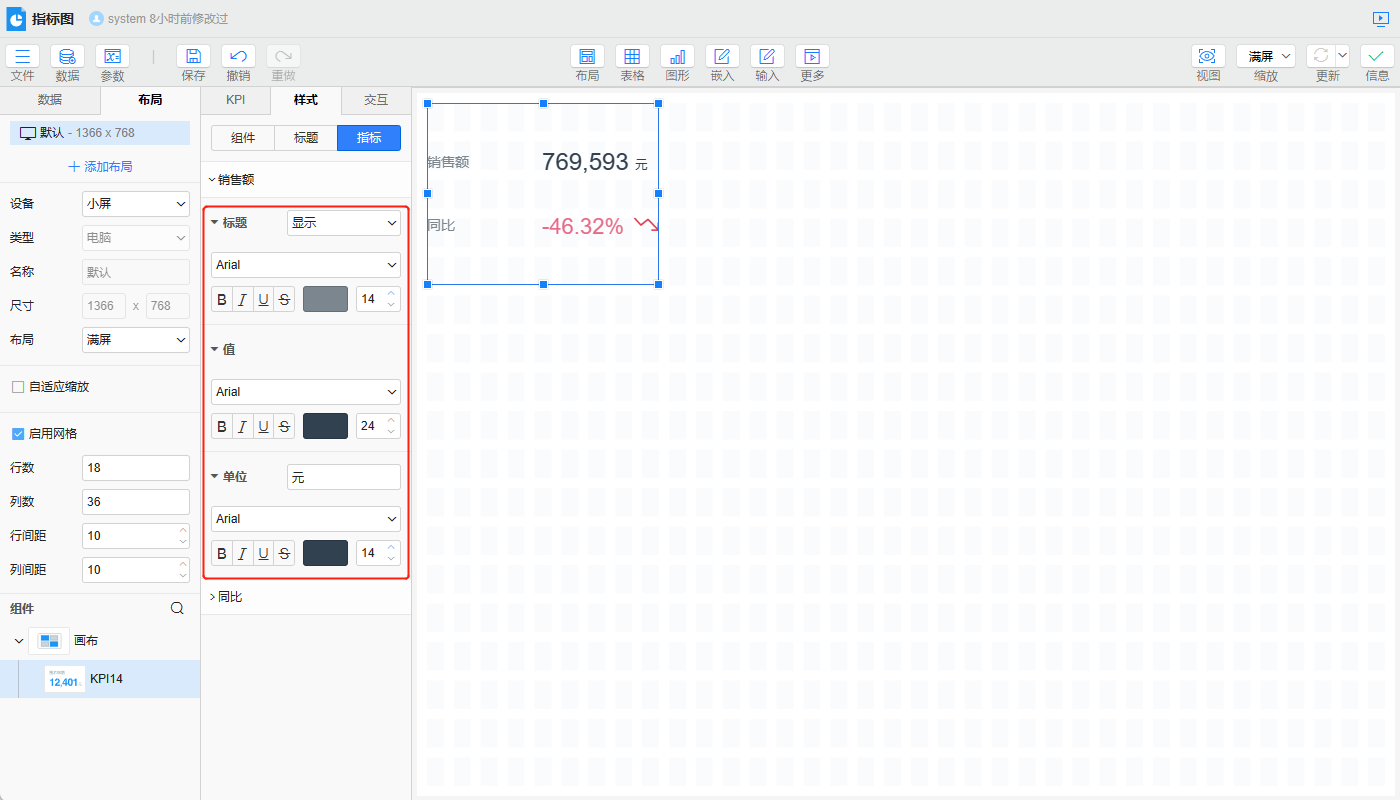

指标样式

标题、指标和单位的样式编辑。

• 标题 ：编辑指标标题的字体、字号、颜色等样式，指标标题默认以指标自身的名称生成标题，也可手动编辑指标标题
• 值 ：编辑指标值的字体、字号、颜色等样式
• 单位 ：指标的单位，编辑指标单位的字体、字号、颜色等样式，单位缺少状态下是空值，可以根据指标的计量单位输入内容

更多效果

可以通过指标的布局属性组合设置，实现不同的布局显示效果。

横向布局	纵向布局	两端对齐

实现方式

• 将双指标拖入到指标中
• 横向布局： 指标布局选择横向，标题位置选择下侧，对齐方式选择居左
• 纵向布局： 指标布局选择纵向，标题位置选择左侧，值对齐选择居左
• 两端对齐： 指标布局选择纵向，标题位置选择左侧，指标对齐选择两端对齐
