仪表板组件-图标条

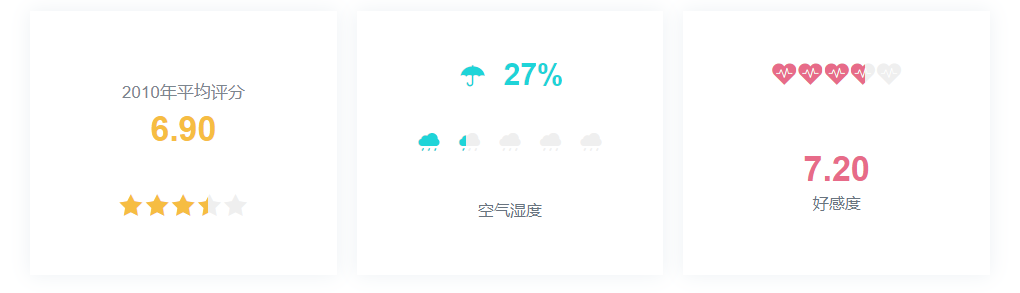

图标条以图标的填充显示处理任务的速度、完成度、剩余未完成任务量的大小。

示例地址：图标条 (opens new window)

TIP

图标条与数据条的用法类似，只是UI显示不同

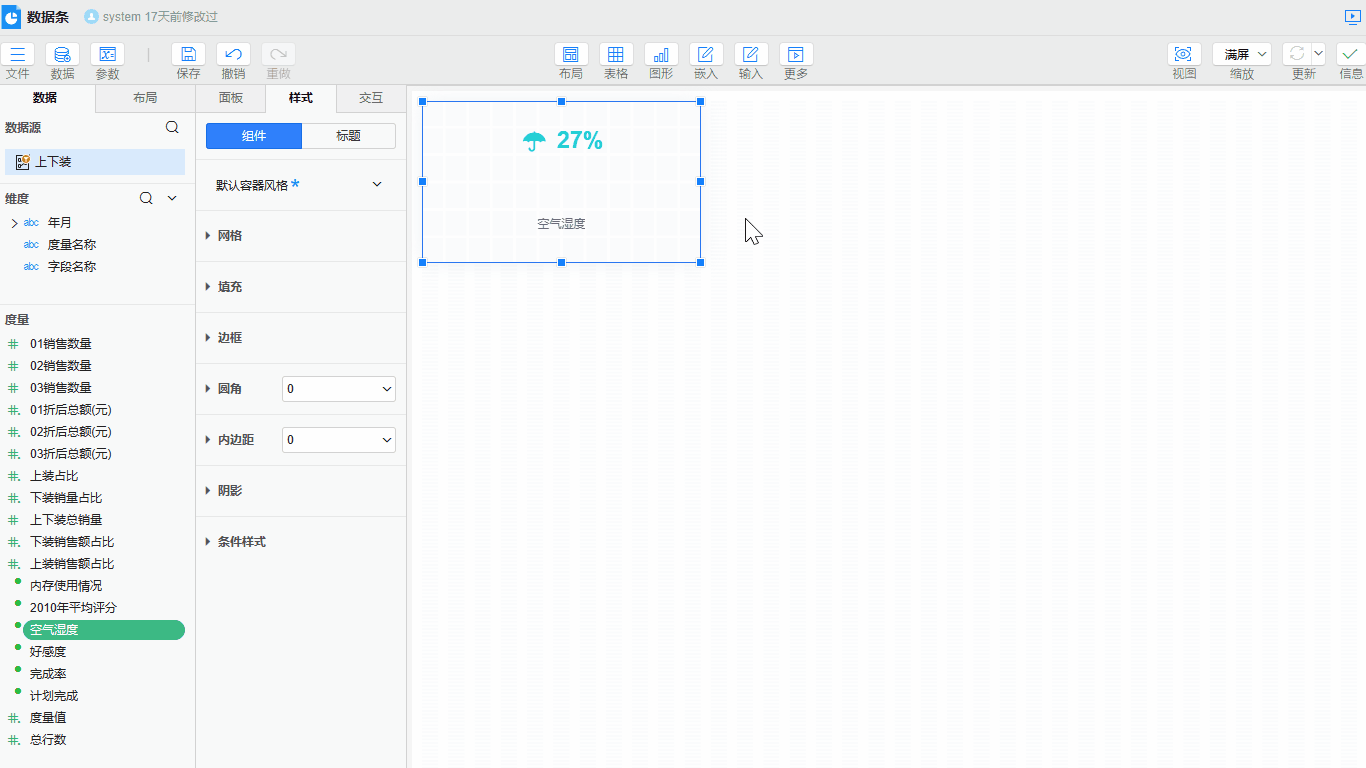

使用图标条组件

图标条的数据指标上只能取一个1个度量，用一个0~1之间的小数表示进度的百分比，如空气湿度。当数据处指标为负数时，图标条无填充，指标大于1时，图标条完全填充。

• 双击或拖入度量【空气湿度】到数据
• 在样式>图标条>图标处选择图形，图形的大小，图标条的图标总数

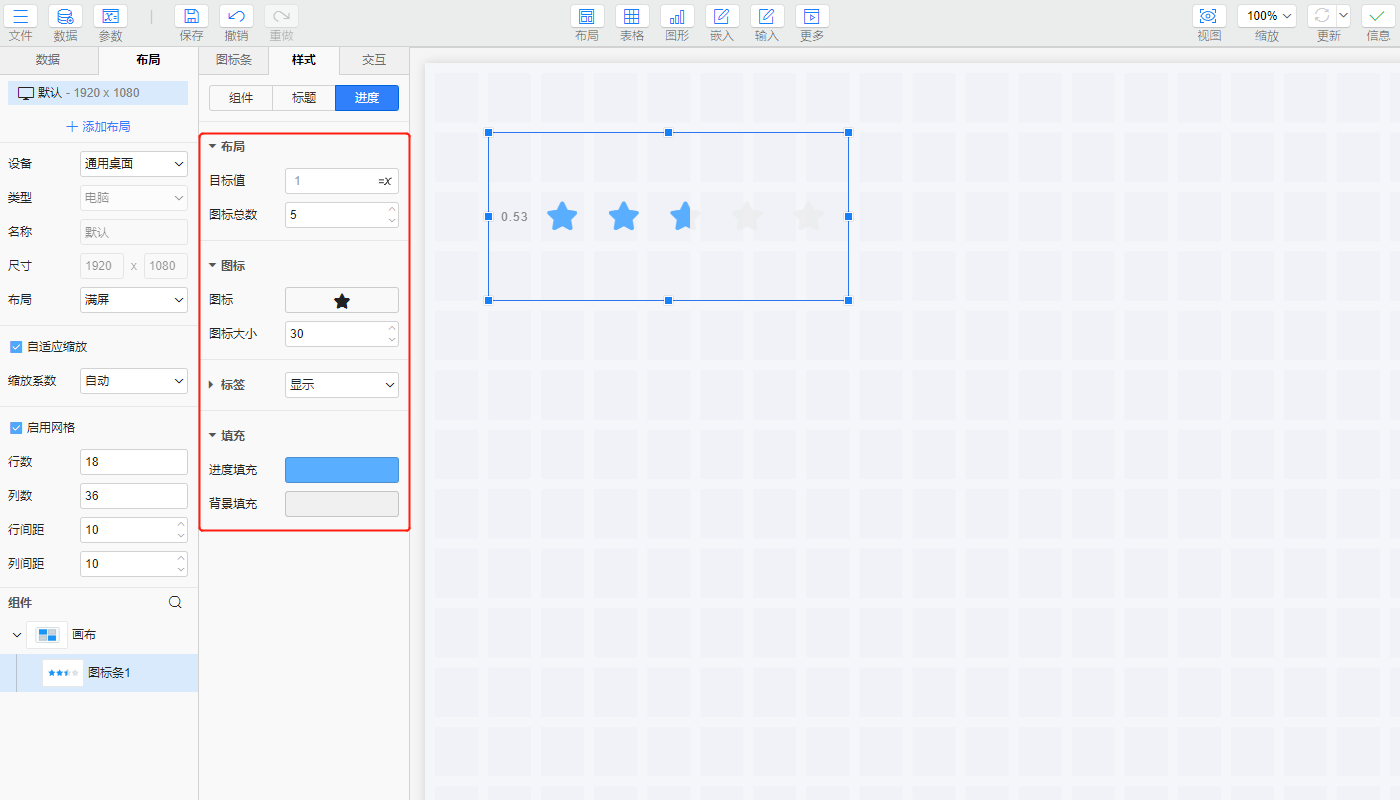

属性介绍

在样式>进度处可以设置图标条的目标值以及图标的图形、总数、大小等：

• 布局：设置图标条的目标值以及图标总数

  • 目标值：图标条最终展示进度的是通过数据属性处引入的度量除以目标值计算得出，目标值默认为1
  • 图标总数：构成图标条的图标个数，如选中图标个数为5那整个图标条将由五个图标构成，图标条会按照数据与目标值的比例进行填充

• 图标：设置图标条的图标以及图标大小

  • 图标：构成图标条的图标图形
  • 大小：构成图标条的图标大小

• 标签：设置数据条标签的显示与隐藏，选择显示标签时，可以设置标签显示的位置、大小、颜色等属性，在属性栏数据>标签>标签值处可以对标签的文本进行修改

• 填充：设置进度的填充效果，包括进度填充和背景填充

  • 进度填充：图标条数据部分的填充
  • 背景填充：图标条的背景填充
