# 仪表板组件-双向条形图
双向条形图又称金字塔图，一般用于对比相同维度下不同指标数据的表现情况。如各大区中档服饰和低档服饰的销售数量对比：
# 双向条形图的制作
双向条形图的X轴上至少取一个度量，如销售数量、销售金额等；Y轴上至少取一个维度，如大区、省份等

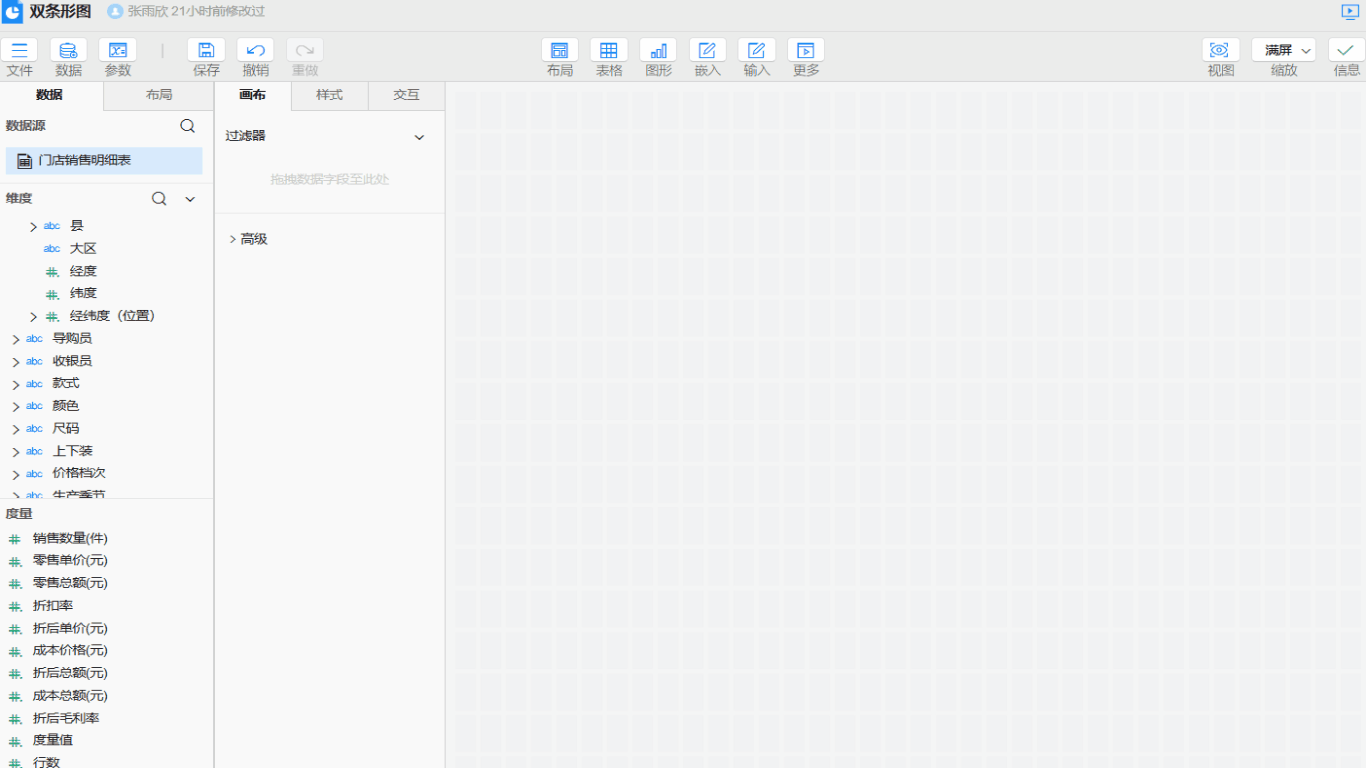

操作步骤：
- 双击或拖入度量【销售数量】到X轴
- 双击或拖入维度【大区】到Y轴
- 将【价格档次】加入到过滤器中，选择低档和中档，也可根据需要自行调整
- 拖入一个维度【价格档次】到X轴系列值下的颜色，即可实现按价格档次维度双向展示各大区的销售情况
通过以上4个步骤即可快速实现展示各大区在低档和中档两个档位的销售数量。
# 更多效果

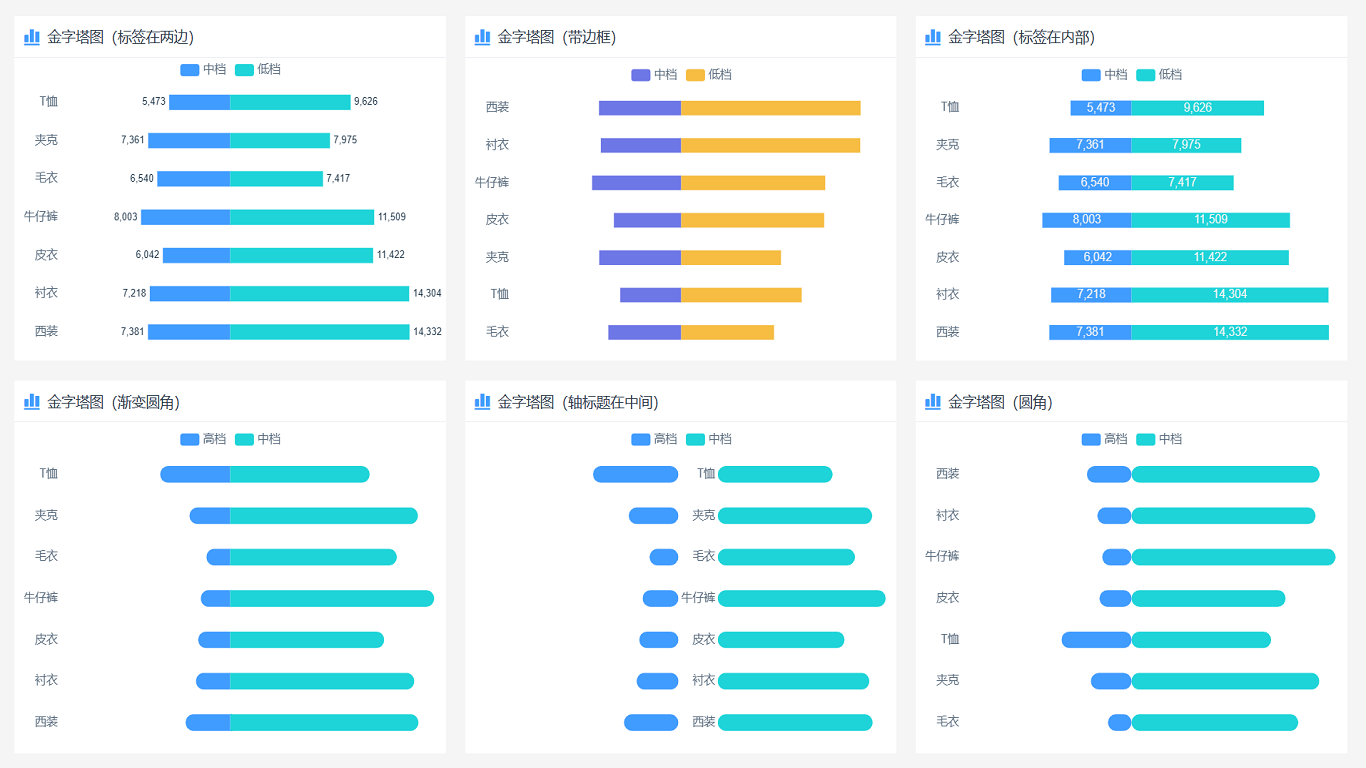

可以自定义双向条形图的样式来实现不同效果的双向条形图。
| 系列标签位置 | 轴标签位置 |
|---|---|
|
|
# 系列标签位置

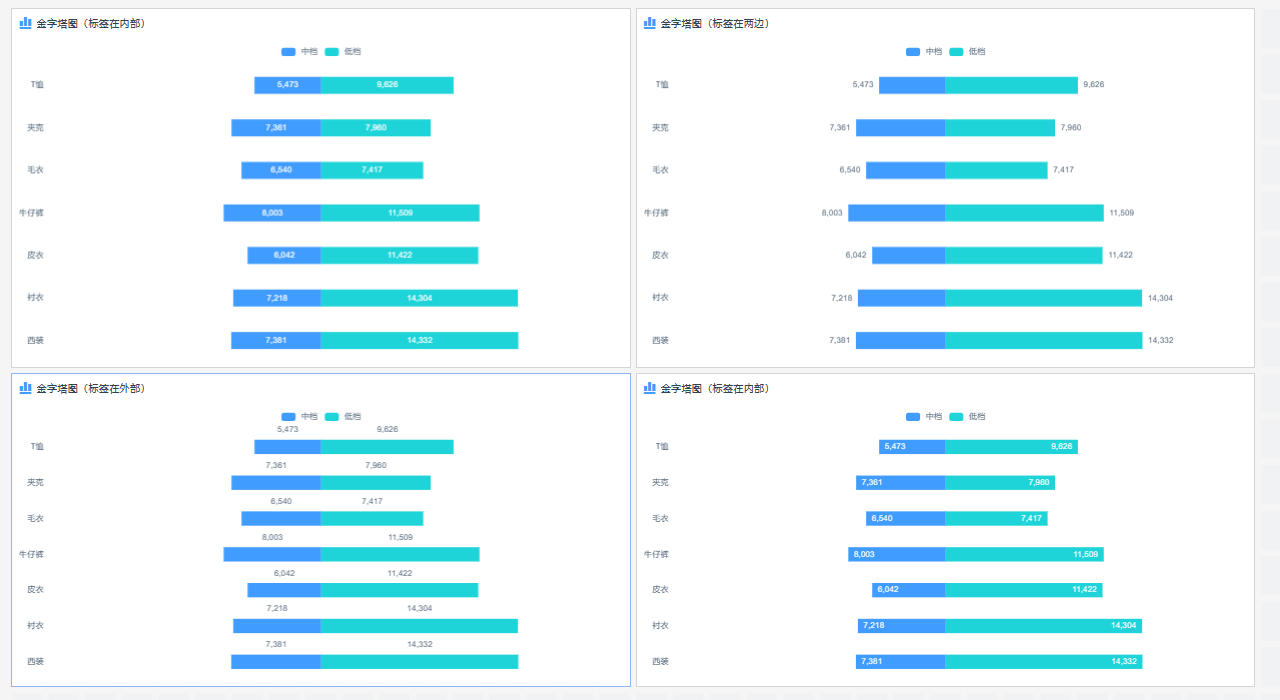

可以自定义双向条形图标签的位置，如标签在两边，标签在内部等。
实现方式

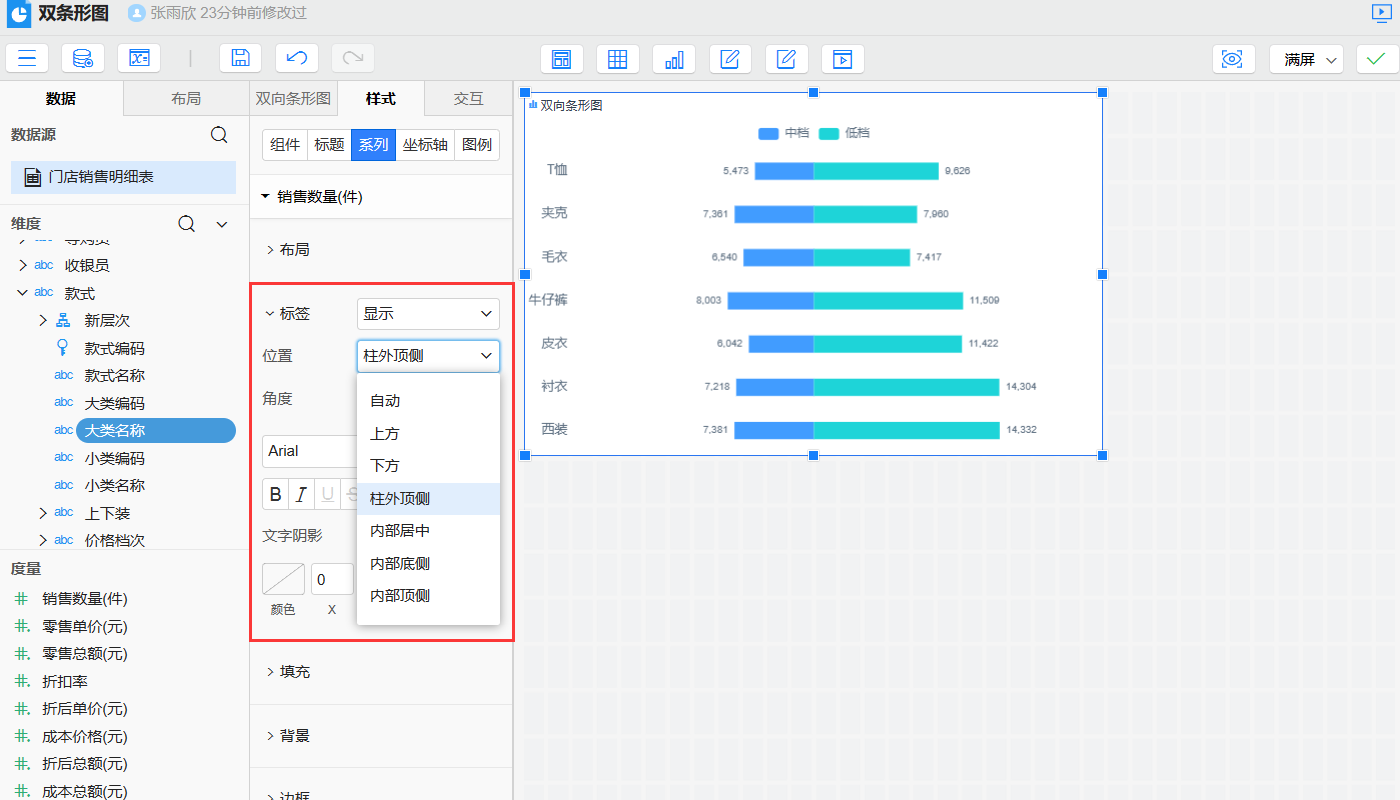

在属性栏>样式>系列>销售数量>标签，选择位置，可选项有：
- 自动：标签自动调整显示位置，默认显示在柱子的上方
- 上方：显示在每一行柱子的上方
- 下方：显示在每一行柱子的下方
- 柱外顶侧：显示在每一行柱子的外侧，默认为柱外顶侧
- 内部居中：显示在每一行柱子内部的中间
- 内部底侧：显示在每一行柱子内部的最里侧
- 内部顶侧：显示在每一行柱子内部的最外侧
TIP
需要先设置标签显示，才可设置标签的显示位置。
# 轴标签位置

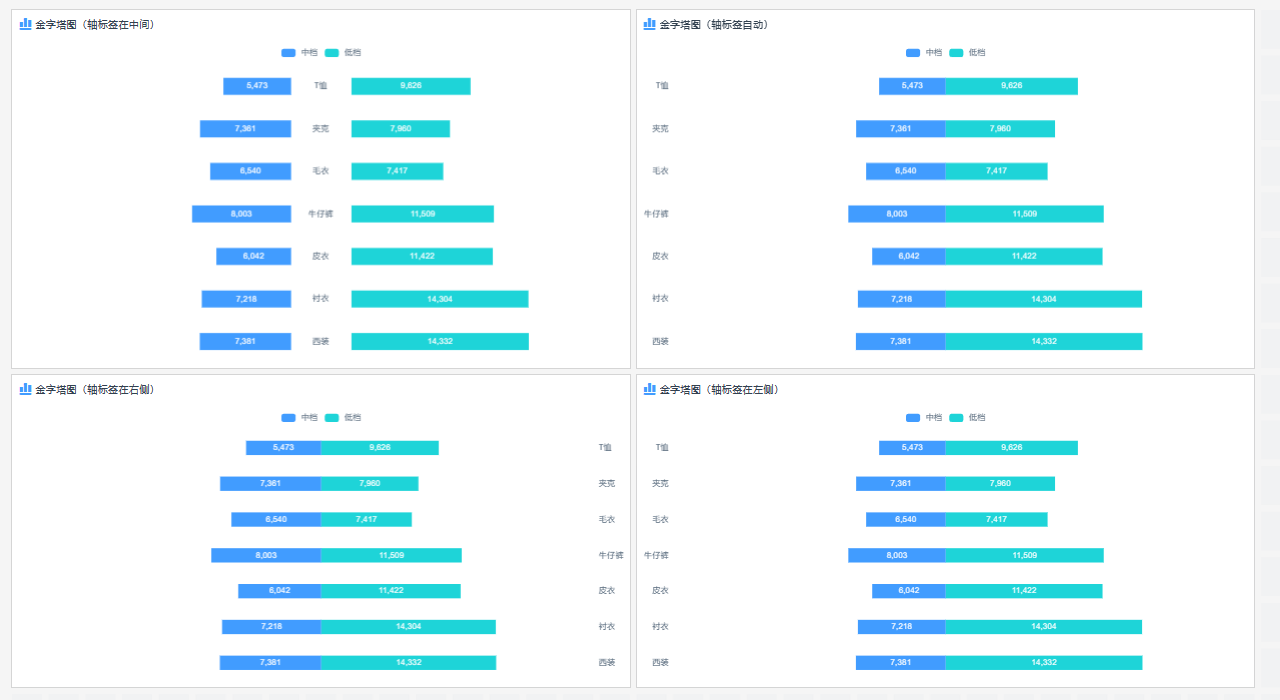

双向条形图的轴标签默认显示在图形左侧，可以调整轴标签位置在双向柱子中间或者图形右侧：
实现方式

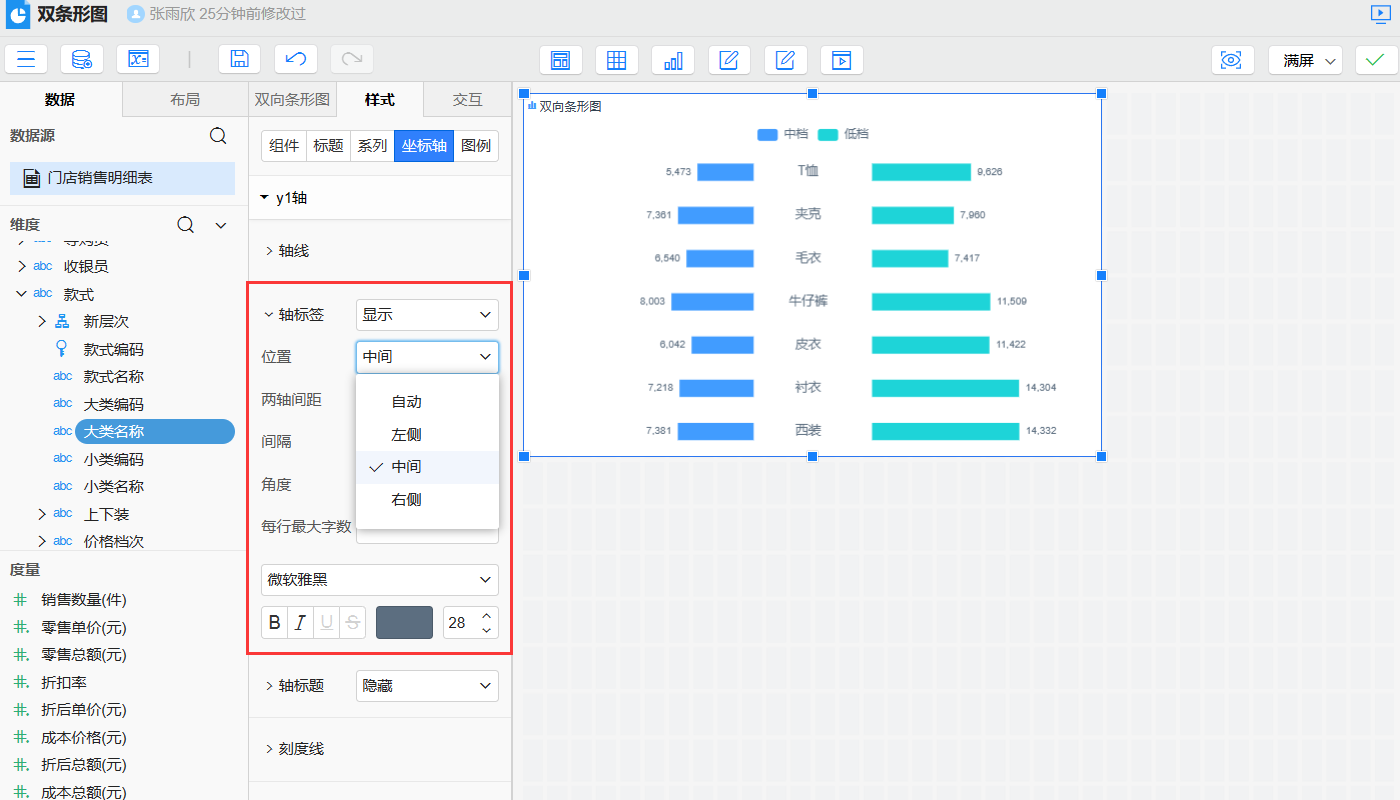

在属性栏>样式>坐标轴>Y轴>轴标签，设置轴标签显示，设置位置为中间，可选项有：左侧，中间，右侧，选择位置为自动时默认显示在左侧。
