加工组件：关联

关联用于获取来自其他表的数据，类似于SQL里的join。如【门店月度进销计划表】与【门店月销汇总表】表关联，从而获得产品每月的零售总金额、交易总金额等数据

示例地址：关联 (opens new window)

操作步骤

添加关联组件的方式有2种：

方式一：

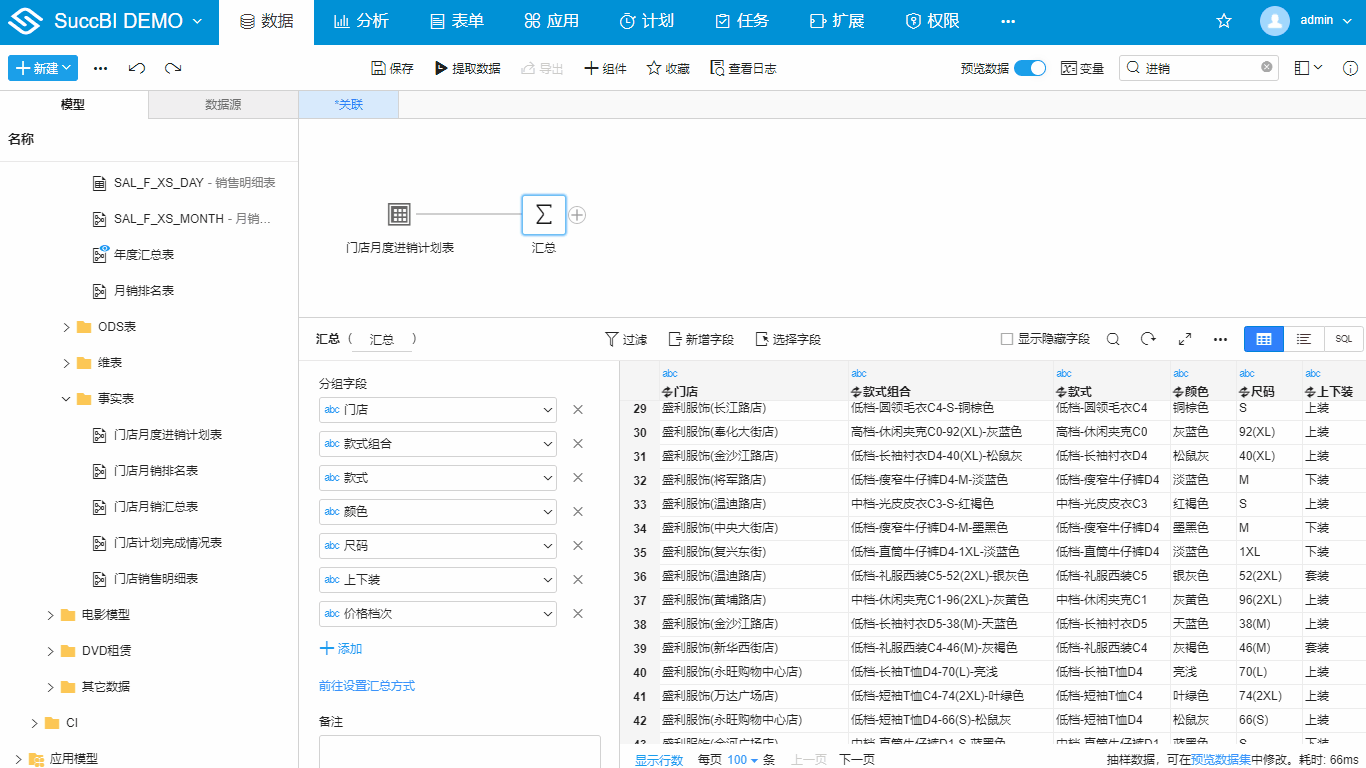

将需要关联的表拖拽至原表下方，如将表门店月销汇总表拖至表门店月度进销计划表下方，这种方式下，系统默认将原表作为主表：

方式二：
点击原表右侧的加号，选择关联，将表门店月销汇总表拖拽至关联节点上，这种方式下，系统默认将原表作为主表：

关联方式

根据功能不同，关联方式分为如下3种：

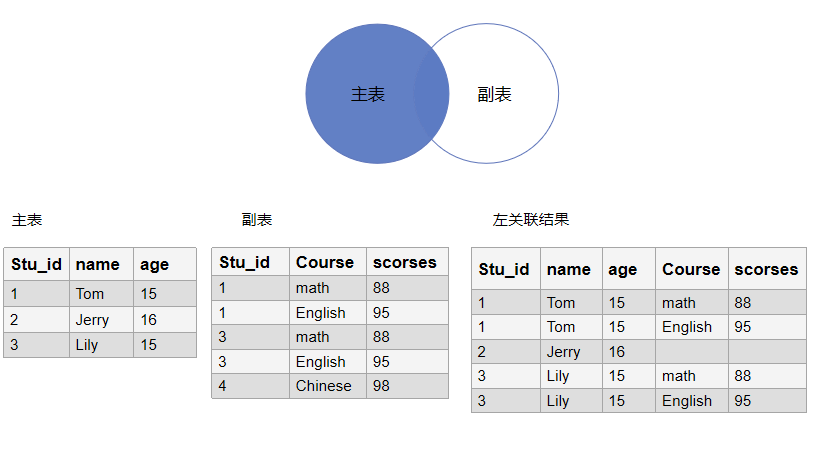

1. 左连接：数据表关联后的结果集保留的是主表的所有数据行，以及副表中与主表匹配的数据行，两张表的列都保留



2. 内连接：数据表关联后的结果集保留的是两张表的交集，两张表的列都保留



3. 全连接：数据表关联后的结果集保留的是两张表的并集，两张表的列都保留



TIP

MySQL数据库不支持全连接，系统默认当左连接处理

主查询

主查询表用于控制多表之间的查询顺序，一般在进行左时使用。在下拉列表中选择对应的表名设置为主查询表。

也可以通过调整其他查询顺序来调整表的查询顺序，拖动列表中的表名以调整顺序。其中，主查询表的顺序默认为第一个，当调整其他表的顺序为第一个时，此时主查询表也会对应修改。

连接条件

数据表进行关联时的匹配条件，系统默认的连接条件规则如下：

1. 如果设置了全局关联关系，系统自动采用全局的关联关系，见文档：全局关联关系
2. 如果没有设置全局关联关系，系统默认根据主表和副表相同的字段名称设置连接条件，默认最多显示5条连接条件
3. 当默认连接条件不满足时，可以点击添加连接条件，如添加关联条件为：进销存月.销售单位=月销汇总表.销售单位
