# 颜色

颜色标记是条件样式的一种,可以使图形控件看起来颜色更加丰富或者使用颜色来凸显出某些数据。颜色中有多种颜色效果,如纯色填充色阶标记色板标记等。本文以柱形图为例,介绍如何给图形控件设置颜色标记。

纯色填充 色阶标记 色板标记

纯色

色阶

色板

# 使用方法

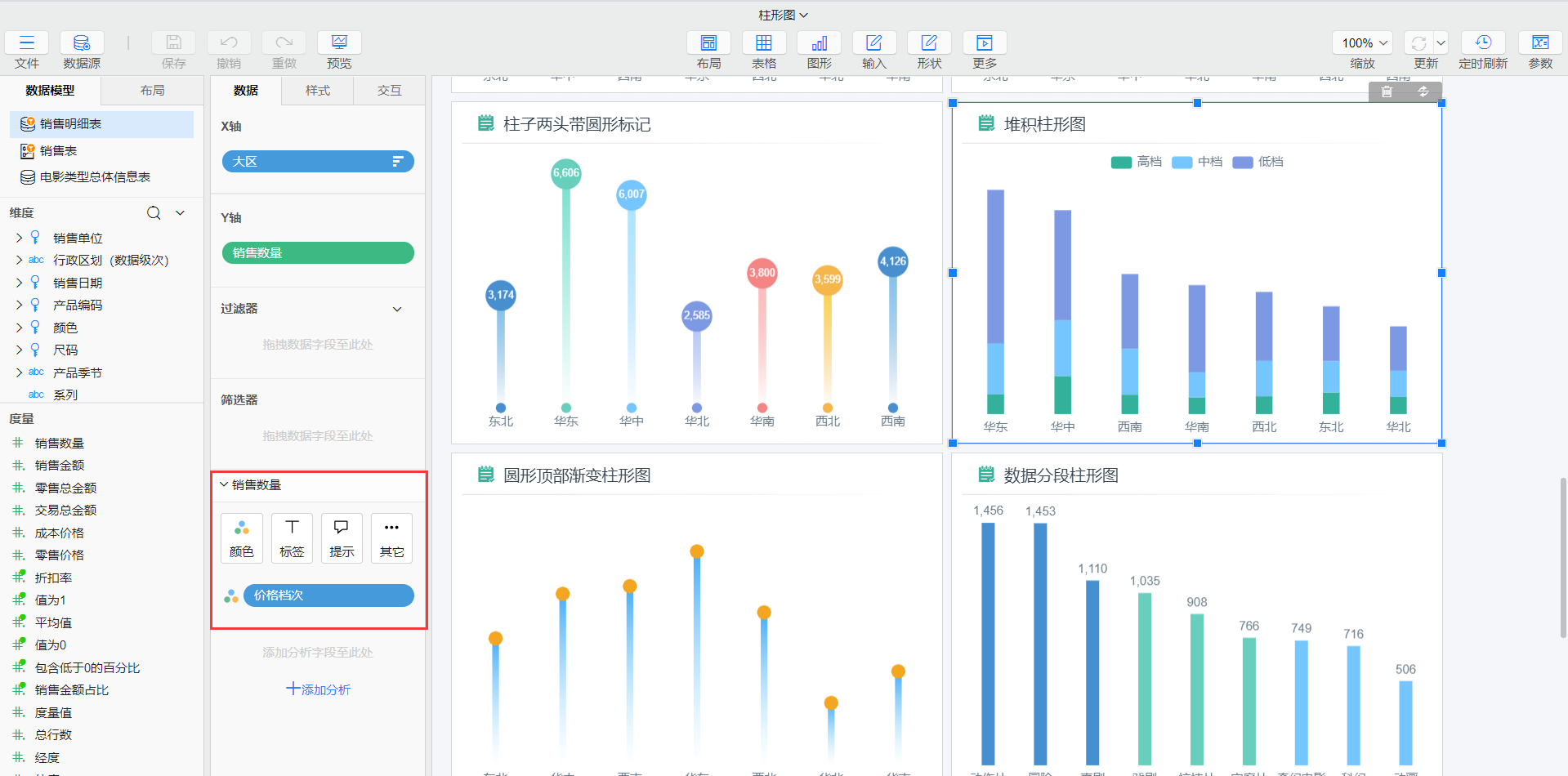

属性栏>数据>颜色,设置当前系列的颜色标记,或者将字段拖到颜色中即可。颜色标记有3种类型:

# 纯色填充

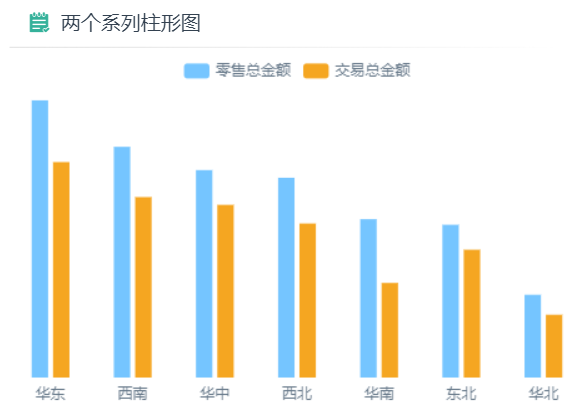

同一个系列的样式一般都是同种颜色进行填充,如两个系列柱形图中,零售总金额使用蓝色柱子进行填充,交易总金额使用橙色柱子进行填充。若需要修改柱子的颜色,可以通过修改颜色来设置柱子的颜色。点击系列下的颜色,在取色器中选取颜色即可。

纯色填充

# 色阶标记

色阶标记可以让图形控件展现出渐变的颜色效果,我们可以将作为依据的度量拖拽到颜色上,并设置为连续。此时系统会根据每个系列的度量值大小来自动分配色阶颜色。

连续

点击颜色按钮,弹出色阶标记对话框,可设置最大最小值点及中间值点的颜色,从而通过这三点形成一条色阶,点击确定后即可将当前的颜色设置作用于控件上。

色阶标记

  • 倒序:勾选后,将最小最大点的颜色倒序
  • 重置:点击后将恢复默认的色阶设置
  • 应用:点击后将按照当前的设置作用于控件上

# 色板标记

色板是由一组不同的颜色组成的一条彩色图板,通过色板标记可以让图形显示出不同的颜色,如柱形图的每个柱子按照色板上的颜色实现柱子颜色各异,将度量字段如【票房】拖到颜色,设置为离散,此时系统会根据色板上的颜色数量自动给每个柱子分配色板上的颜色,当指标数量多于色板上的颜色数量时,会按照色板颜色进行循环。

离散

点击颜色按钮,弹出色板标记对话框,下拉选择主题色板,或者可以根据自定义设置特殊值的颜色。

色板

# 颜色类型设置

在颜色设置中需要根据业务需求选择离散连续进行颜色的填充设置,这两种填充效果如下:

离散色板填充 离散分段色板填充 连续色阶填充

离散色板填充

离散分段色板填充

连续色阶填充

  • 离散

    • 原理:通过将数据分类,然后使用色板根据数据分类结果进行颜色填充
    • 适用场景:维度数据,不同的值使用不同的颜色,颜色会根据色板颜色进行填充。例如电影票房按照电影类别进行分类色板填充
  • 连续

    • 原理:根据数据区间范围大小,进行色阶填充
    • 适用场景:指标数据,例如电影票房越高颜色越深,电影票房越低颜色越浅

# 应用场景

颜色标记不仅可以修改系列的颜色,实现系列中的颜色各异,还有更多的应用场景,如堆积图颜色分段等。

# 堆积图

使用颜色标记,可以实现图形堆积,使用堆积图可以直观展示每个分组的值,以及反映出系列的总和。如使用堆积柱形图展示各大区的销售数量总和以及各价格档次的比重:

堆积图

实现方式

将维度字段如【价格档次】拖到颜色中即可,并可通过色板标记标注不同分组的颜色。

堆积图

# 地图颜色分段

在使用色板标记时,可设置特殊值自定义不同的颜色标注,如疫情地图 (opens new window)中,根据确诊人数分段设置区块地图的颜色分段:

地图颜色分段

实现方式

  1. 创建分段字段【确认人数分段】,可参考文档添加分段字段

创建分段

  1. 将字段【确诊人数分段】拖到地图的区块图层>数据>颜色中,点击颜色根据分段名称设置颜色特殊值

颜色分段
