# 仪表板组件-双向条形图

双向条形图又称金字塔图,一般用于对比不同维项下两个不同指标数据的表现。如各大区中档服饰和低档服饰的销售数量对比:

双向条形图示例图

示例地址:双向条形图 (opens new window)

# 双向条形图的制作

金字塔图的X轴上至少取一个度量,如销售数量、销售金额等;Y轴上至少取一个维度,如大区、省份等

操作步骤:

制作双向条形图

  1. 双击或拖入度量【销售数量】到X轴
  2. 双击或拖入维度【大区】到Y轴
  3. 将【价格档次】加入到过滤器中,选择低档和中档,也可根据需要自行调整
  4. 拖入一个维度【价格档次】到X轴系列值下的颜色,即可实现按价格档次维度双向展示各大区的销售情况

通过以上4个步骤即可快速实现展示各大区在低档和中档两个档位的销售数量。

# 更多效果

可以自定义双向条形图的样式来实现不同效果的双向条形图。

自定义标签位置 轴标题在中间

双向条形图标签示例

轴标题在中间示例

# 自定义标签位置

可以自定义双向条形图标签的位置,如标签在两边,标签在内部等。

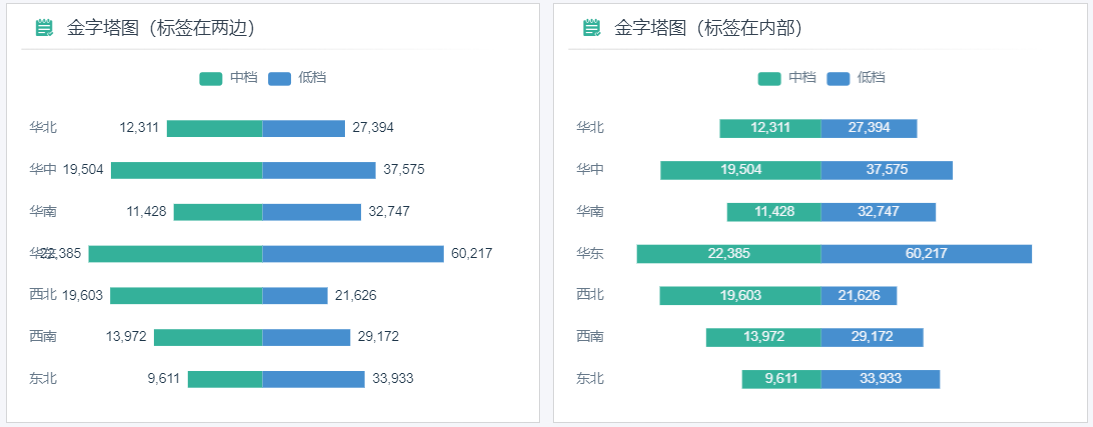

双向条形图标签示例

实现方式

属性栏>样式>系列>销售数量>标签,选择位置,可选项有:

  • 顶部:显示在每一行柱子的上方
  • 底部:显示在每一行柱子的下方
  • 内部:显示在每一行柱子内部的中间
  • 柱外顶侧:显示在每一行柱子的外侧,默认为柱外顶侧
  • 柱底侧:显示在每一行柱子内部的最里侧
  • 柱内顶侧:显示在每一行柱子内部的最外侧

标签位置

TIP

需要先设置标签显示,才可设置标签的显示位置。

# 轴标题在中间

双向条形图的轴标题默认显示在图形左侧,可以调整轴标题位置在双向柱子中间或者图形右侧:

轴标题在中间示例

实现方式

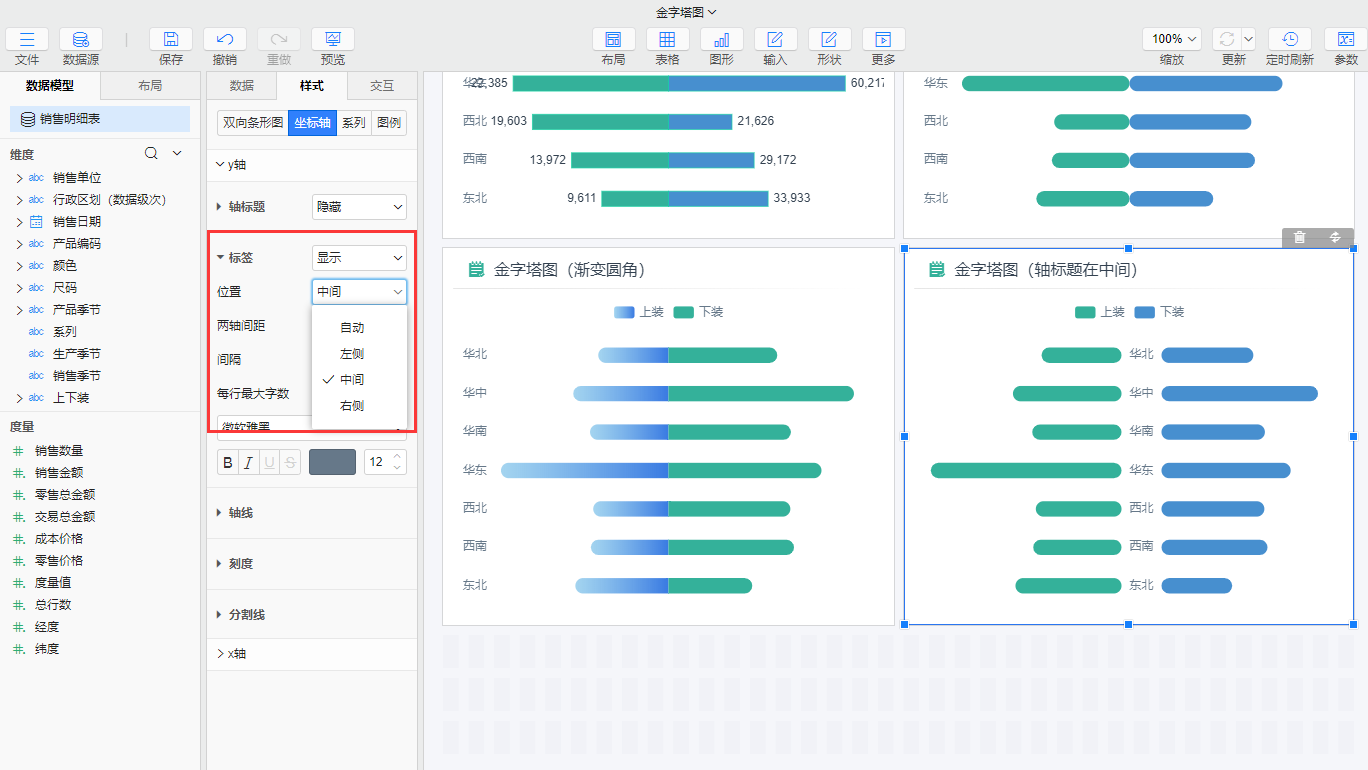

属性栏>样式>坐标轴>Y轴>标签,设置标签显示,设置位置中间,可选项有:左侧,中间,右侧,默认为左侧。

设置轴标题为中间
