# 仪表板组件-KPI

KPI即关键绩效指标,通常用来展示一个或多个指标数据,如全国销售数量指标情况:

单指标KPI 多指标KPI横向布局 多指标KPI纵向布局

单指标

横向

纵向

示例地址:单指标KPI (opens new window)

# KPI制作

KPI的指标上至少取1个度量,如销售数量,销售金额等。

操作步骤

示例

  1. 双击或拖入度量【销售数量】到指标
  2. 根据需求调整KPI的布局:切换到样式>KPI>布局属性,设置如下属性
    • 标题位置:下拉选择左侧
    • 对齐方式:下拉选择居左
  3. 设置KPI图标:设置图标位置为左侧,并选取一个图标,具体图标操作可参考图标
  4. 设置KPI指标信息的单位:切换到样式>指标中,选择销售金额>单位,手动输入单位
  5. 如需多指标展示,可以在数据>指标再拖入其他指标

# 属性介绍

# 布局

布局是设置KPI组件的图标、指标标题、指标值和单位的位置和对齐方式。

布局

  • 指标布局 :2个以上指标时设置有效,用于设置多指标的排列方式,包括纵向横向
  • 横向对齐 :图标、指标标题、指标值的横向对齐方式,包括居左居中居右
  • 标题位置 :标题相对于指标显示位置,包括左侧上侧下侧,选择不同的标题位置,下方会生成不同的对齐方式
  • 值对齐 :当标题位置选择左侧 激活此选项,控制值的对齐方式,包括居左居中居右,并且显示标题自动换行按钮,可以勾选激活此功能
  • 对齐方式 :当标题位置选择上侧下侧 激活此选项,控制标题的对齐方式,包括居左居中居右

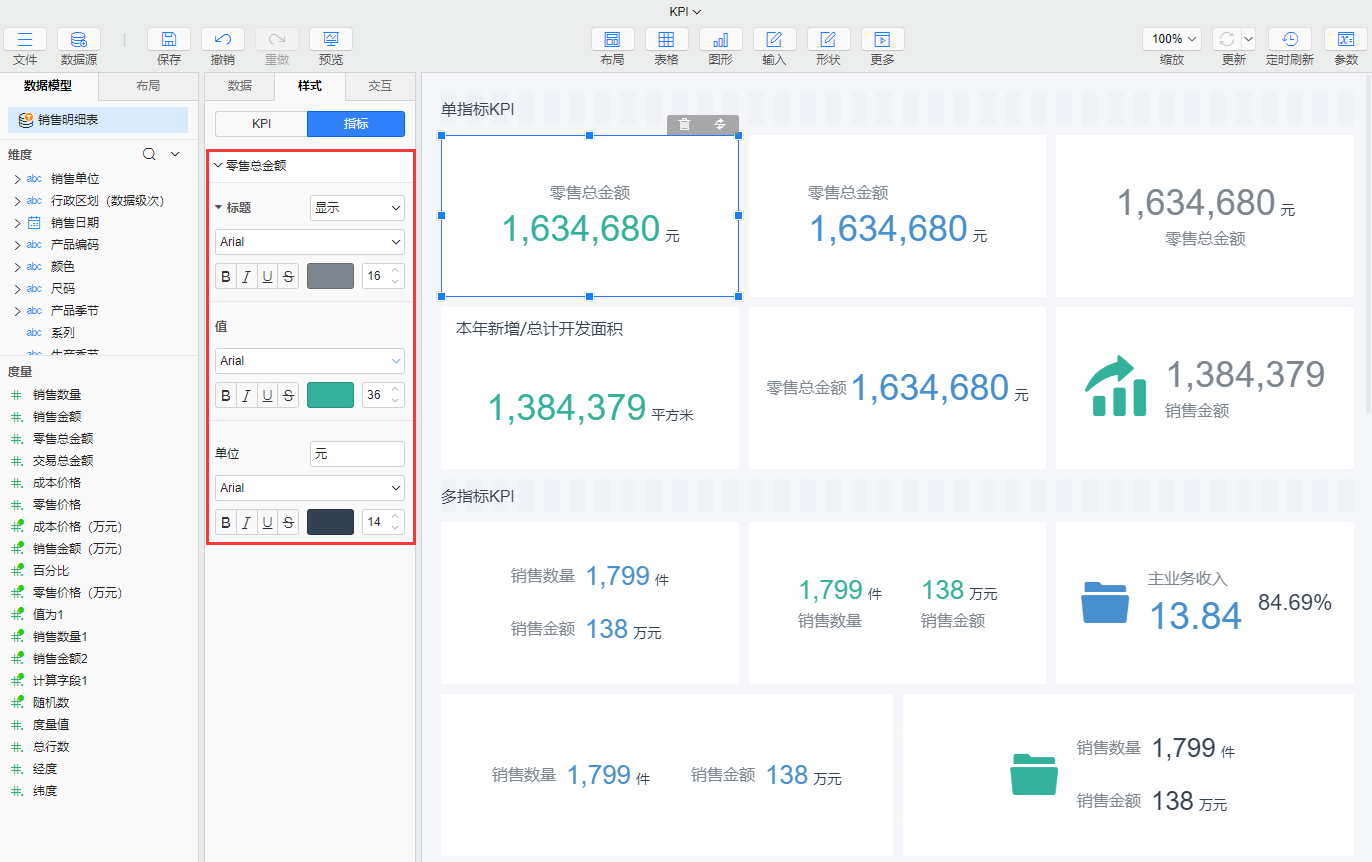

# 指标样式

标题、指标和单位的样式编辑。

指标样式

  • 标题 :编辑指标标题的字体、字号、颜色等样式,指标标题默认以指标自身的名称生成标题,也可手动编辑指标标题
  • :编辑指标值的字体、字号、颜色等样式
  • 单位 :指标的单位,编辑指标单位的字体、字号、颜色等样式,单位缺少状态下是空值,可以根据指标的计量单位输入内容

# 更多效果

可以通过指标的布局属性组合设置,实现不同的布局显示效果。

横向布局 纵向布局

横向布局

纵向布局

实现方式

  • 将双指标拖入到指标
  • 横向布局: 指标布局选择横向标题位置选择下侧对齐方式选择居左
  • 纵向布局: 指标布局选择纵向标题位置选择左侧值对齐选择居左
