# 仪表板组件-条形占比图

条形占比图以条形的分段长度来表示各部分数据的占比情况,与饼图类似,数据可以是百分比或者数值。比如以百分比展示不同大区的销售数量占比:

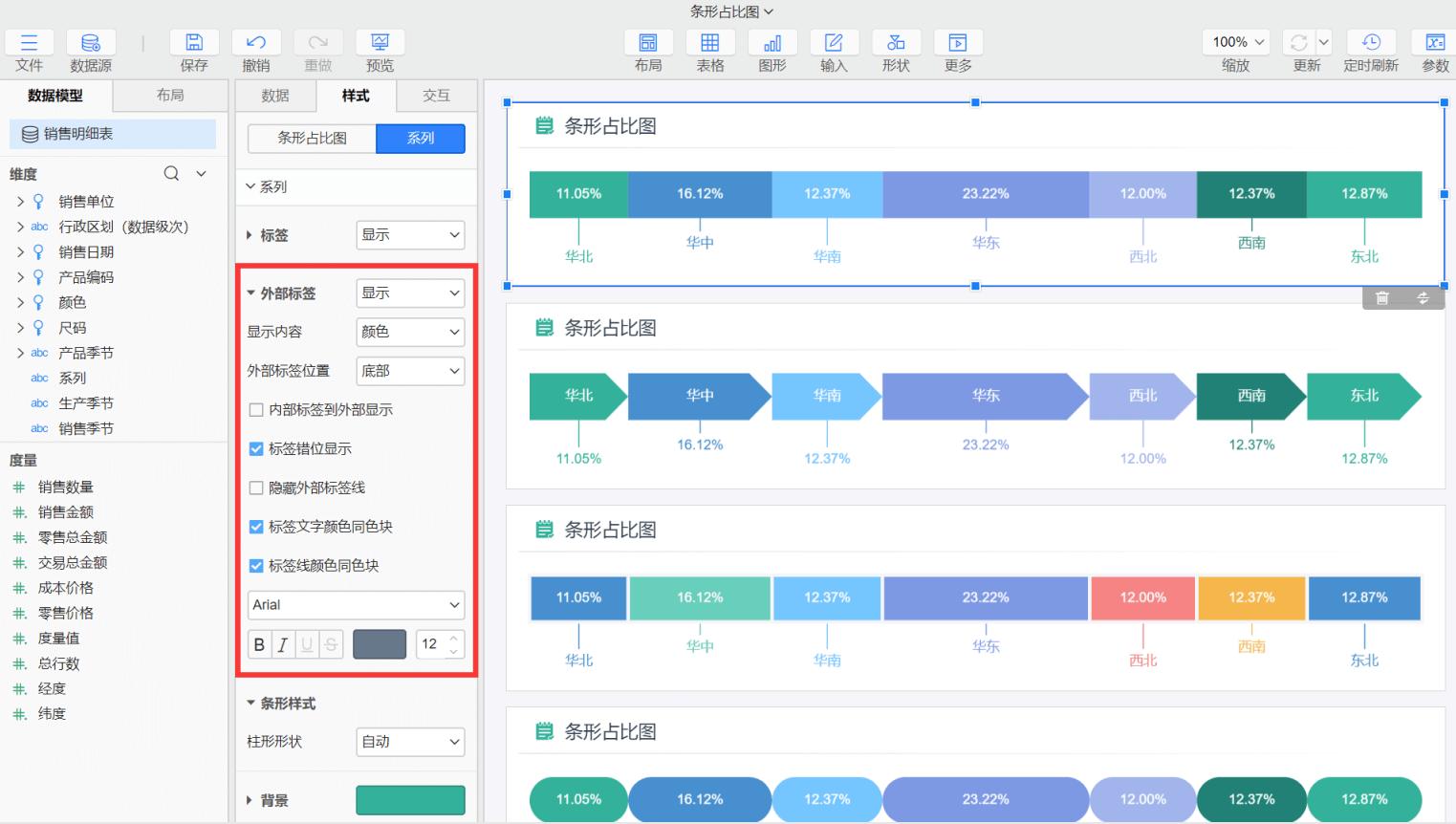

基本条形占比图示例

示例地址:条形占比图 (opens new window)

# 条形占比图制作

条形占比图的指标上至少取1个度量,如销售数量等;取一个维度到颜色进行分组,如大区等,条形占比图中要绘制的数值大小不能含有负值。

操作步骤:

条形占比图制作

  1. 双击或拖入度量【销售数量】到指标
  2. 拖入维度【大区】到指标系列下的颜色
  3. 点击颜色,选择其他色板,可以切换条形占比图不同柱形的颜色
  4. 设置标签为占比:点击属性栏>数据>销售数量>快速分析,选择百分比

通过上述操作即可实现各大区的销量占比,以及使用了不同的颜色标记各大区。

# 属性介绍

# 外部标签

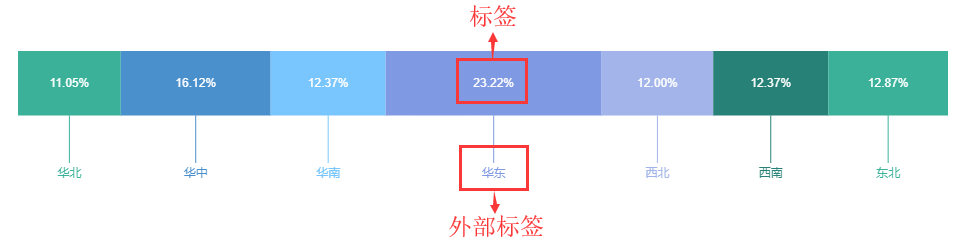

外部标签和标签区分

外部标签和标签区分

  • 标签可以设置显示与隐藏两种状态。隐藏状态标签直接被隐藏不显示,显示时可以设置位置、角度和样式。

  • 外部标签也可以设置显示和隐藏两种状态。当隐藏状态时,外部标签直接被隐藏不显示。当显示状态时,可以对以下属性进行设置来改变外部标签的样式和显示位置:

    外部标签显示

    • 显示内容:设置外部标签的显示内容为指标系列下的颜色、标签或提示中对应的数据,如果指标系列下只有颜色标记有数据,切换为提示标签内容不会改变
    • 外部标签位置:可以设置外部标签在条形占比图的底部或者顶部显示,默认为底部
    • 内部标签到外部显示:将条形占比图内部标签的内容替换外部标签并显示
    • 标签错位显示:将外部标签显示位置错位,比如当标签比较密集时,可以使用错位的方式
    • 隐藏外部标签线:隐藏外部标签与条形占比图之间的连接线
    • 标签文字颜色同色块:将外部标签文字的颜色与条形占比图各区块的颜色保持一致,勾选后,在字体处修改外部标签的颜色对标签文字不起作用,此条件优先级更高
    • 标签线颜色同色块:将外部标签线的颜色与条形占比图各区块的颜色保持一致,勾选后,在字体处修改外部标签的颜色对标签线不起作用,此条件优先级更高
    • 外部标签文字和线的设置:可以设置外部标签的文字样式,其中线的颜色同文字颜色。当不勾选标签文字颜色同色块标签线颜色同色块时有效。

# 条形样式

可以通过修改条形样式来改变不同占比的柱形形状。可以选择的形状有柱形五边形圆弧形,默认为柱形

条件样式

不同形状的效果展示:

柱形效果图:

柱形

五边形效果图:

五边形示例

圆弧形效果图:

圆弧形示例

在选择五边形时,会出现一个锐度,可以对锐度数值进行调整来改变五边形右侧角的尖锐程度,当锐度为0时,角没有锐度,会呈现为柱形;当锐度值越大时,角越尖锐,但是当锐度取到一定值时会不再发生改变,这取决于图形的大小程度。

锐度

# 宽度

可以通过设置宽度来设置条形占比图柱子的宽度。

宽度

# 圆角

可以设置条形占比图的柱子为圆角,只有条形形状为柱形时生效。

仅限外角:勾选仅限外角,则只使条形占比图最左右的四角呈现圆角;不勾选,则每一个占比柱形形状都会呈现圆角。两者对比如下:

勾选仅限外角效果:

勾选仅限外角

不勾选仅限外角效果:

不勾选仅限外角
