# 仪表板组件-条形图

条形图与柱形图类似,都是使用宽度相同柱子的长短来表示数据的多少,柱形图的柱子为纵向放置,条形图的柱子为横向放置。用于2个或2个以上的数值对比,如使用条形图展示各大区的销售数量对比:

条形图

示例地址: 条形图 (opens new window)

# 条形图制作

条形图的x轴上至少取1个度量,如销售数量,利润金额;Y轴上至少取1个维度,如省份,大区名称等。

操作步骤

条形图制作

  1. 双击或拖入度量【销售数量】到X轴
  2. 双击或拖入维度【大区】到Y轴
  3. 点击大区右侧的下拉按钮,选择排序,点击添加,按照【销售数量】>降序进行排序。
  4. 属性栏>样式>系列下可设置柱子的宽度,范围为1~100%。

通过上述4个步骤即可快速实现展示各大区的销售数量,且按销售数量降序显示。

# 更多效果

可以通过自定义条形图的取数和样式来实现不同效果的条形图。

多系列堆积条形图 向左朝向条形图 柱子颜色各异

多系列堆积条形图

向左朝向条形图

柱子颜色各异

# 多系列堆积条形图

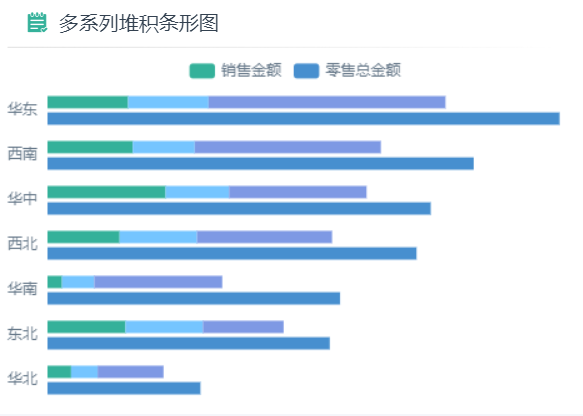

多系列条形图可以展示不同的指标,堆积条形图可以展示维项的分布并反映出该指标的总和。组合在一起可以实现多系列堆积条形图,如同所示展示的各大区不同价格档次的销售金额分布和各大区的零售总金额情况:

多系列堆积条形图示例

实现方式

  1. 拖入2个度量【销售金额】、【零售总金额】到X轴
  2. 拖入一个维度【价格档次】到Y轴系列值下【销售金额】的颜色

通过以上2个步骤,即可实现按价格档次维度展示各大区的销售金额和各大区零售总金额情况。

颜色设置

# 向左朝向条形图

条形图的朝向默认是朝右,可以设置坐标轴的显示位置来改变条形图的朝向。

向左朝向条形图

实现方式

  1. 属性栏>样式>坐标轴>显示位置,可以选择条形图坐标轴的朝向,居左居右显示

向左

# 柱子颜色各异

条形图内同一系列内的柱子颜色是相同的,我们可以使用颜色来实现同一系列的柱子颜色各异。

连续:按照色阶进行颜色标记 离散:按照色板值进行颜色标记

连续

离散

实现方式

将度量【票房】拖到y轴系列值下的颜色,右键选择连续离散

柱子颜色各异
