仪表板交互-过滤数据

过滤数据是按照组件中拖入的维度字段，对其影响范围内的所有组件进行数据过滤，可实现联动刷新图表数据效果。如点击饼图上的大区，页面所有组件会根据大区对数据进行过滤：

示例地址：图形交互 (opens new window)

使用过滤数据

1. 设置过滤数据组件：添加各大区销售数量占比饼图，并以大区区分颜色

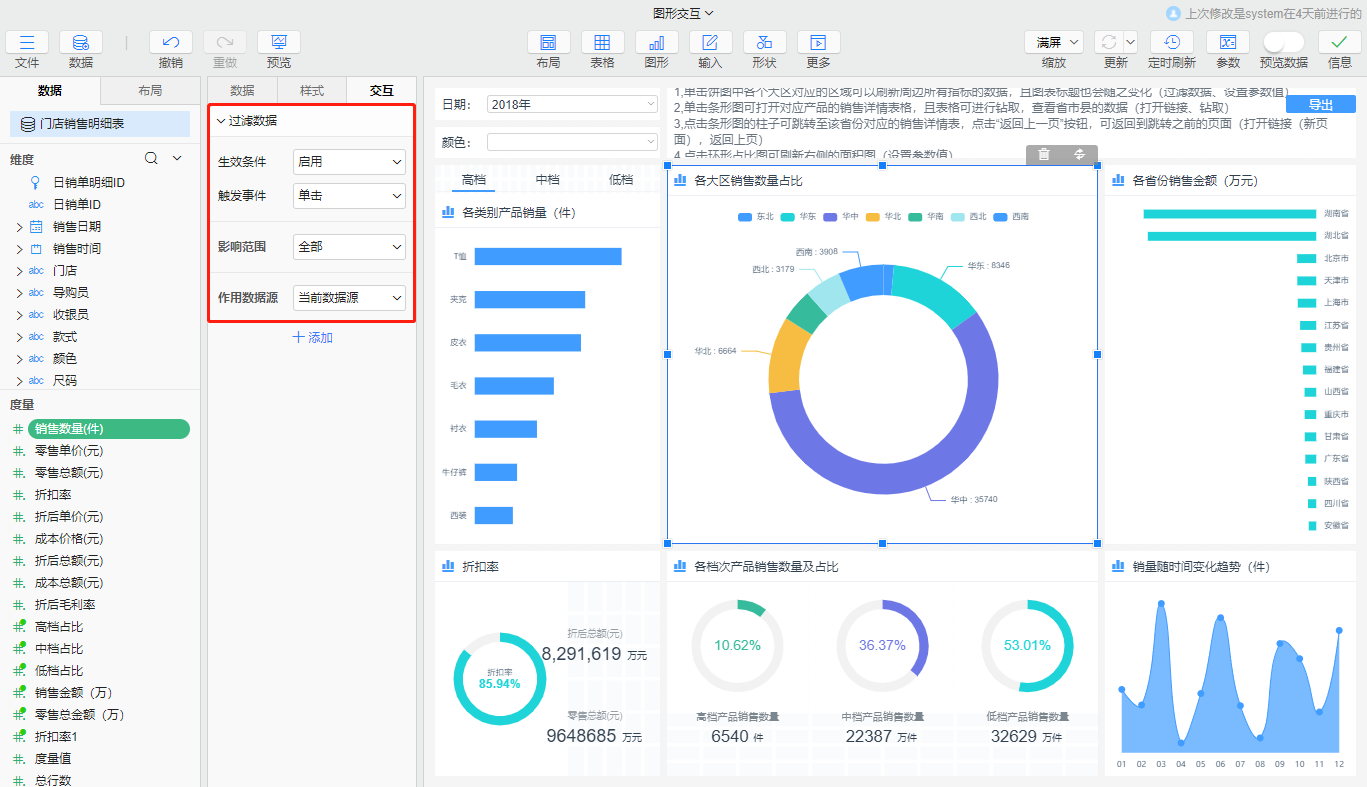

2. 添加交互并设置属性：
   1. 选中各大区销售数量占比饼图，添加过滤数据交互
   2. 影响范围为全部，作用数据源为当前数据源即可

设置过滤数据范围

在影响范围和作用数据源属性中可设置过滤数据的范围，具体设置如下：

• 影响范围：设置过滤影响哪些组件，下拉框中会显示画布中所有的图表组件，默认为全部。也可以根据情况筛选过滤的组件，在下拉列表中选择即可。
• 作用数据源：影响范围中勾选的组件需要依据作用数据源进行自动过滤，默认为当前数据源。下拉列表提供了如下两种选项：
  • 当前数据源：将过滤条件作用于当前数据源，当前数据源有以下两种情况均可自动过滤：
    • 目标组件中使用的模型表和添加过滤数据交互的载体组件使用的是同一个模型表
    • 目标组件中使用的模型表和载体组件中的模型表设置了关联关系，关联关系设置可参考文档关联关系
  • 关联数据源：将过滤条件作用于当前数据源和关联数据源，关联数据源即目标组件中的模型表和载体组件中的模型表不同，关联数据源有以下两种情况均可自动过滤：
    • 目标组件的模型表中存在字段和载体组件中所使用的维度字段关联了相同维表，目标组件中是否使用该维度字段均可过滤，关联表设置可查看文档设置关联表
    • 目标组件的模型表中存在维度物理字段名和载体组件中所使用的维度物理字段名相同，目标组件中是否使用该维度字段均可过滤，如主表与明细表之间，存在相同的物理字段名即可自动过滤

注释说明

• 目标组件：即过滤数据交互能影响的组件
• 载体组件：即添加过滤数据交互的组件
